产品名称：D641X气动法兰式软密封蝶阀
产品标签：蝶阀，气动法兰式软密封蝶阀
更新时间：2019/5/28 10:19:09
上一个产品： D642X气动软密封蝶阀
下一个产品：D641X/F气动法兰式蝶阀
在线客服：
在线订购：在线订购
产品详情
公称通径DN |
50-1200 |
|||||||
公称压力MPa |
0.6 |
1.0 |
1.6 |
|||||
公称压力MPa |
强度试验 |
0.9 |
1.5 |
2.4 |
||||
密封试验 |
0.66 |
1.1 |
1.76 |
|||||
质料 |
质料代号 |
|||||||
C |
P |
R |
||||||
主要零件 |
阀体 |
WCB |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
||||
蝶板 |
WCB |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|||||
阀杆 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|||||
密封圈 |
丁晴乙丙 丁氟塑料 |
|||||||
填料 |
丁晴 柔性石墨 V型橡胶垫 |
|||||||
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
||||
适用温度 |
-40℃~200℃ |
|||||||
执行器 |
型号 |
GT或AW系列 |
||||||
气源压力 |
0.3-0.7MPa |
|||||||
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验磨练 |
|||
GB/T12238 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
||||

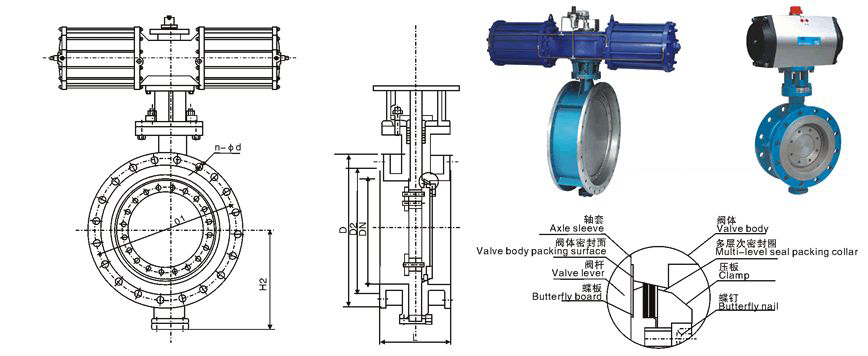

公称通径 DN |
尺寸（mm） |
执行器型号 （仅供参考） |
||||||||||
L |
H |
D（0.6） |
D（1.0） |
D（1.6） |
D1（0.6） |
D1（1.0） |
D1（1.6） |
n-d（0.6） |
n-d（1.0） |
n-d（1.6） |
||
50 |
108 |
82.5 |
140 |
165 |
165 |
110 |
125 |
125 |
4-14 |
4-18 |
4-18 |
GTD-63 |
65 |
112 |
92.5 |
160 |
185 |
185 |
130 |
145 |
145 |
4-14 |
4-18 |
4-18 |
GTD-63 |
80 |
114 |
100 |
190 |
200 |
200 |
150 |
160 |
160 |
4-18 |
8-18 |
8-18 |
GTD-83 |
100 |
127 |
110 |
210 |
220 |
220 |
170 |
180 |
180 |
4-18 |
8-18 |
8-18 |
GTD-83 |
125 |
140 |
125 |
240 |
250 |
250 |
200 |
210 |
210 |
8-18 |
8-18 |
8-18 |
GTD-110 |
150 |
140 |
142.5 |
265 |
285 |
285 |
225 |
240 |
240 |
8-18 |
8-22 |
8-22 |
GTD-110 |
200 |
152 |
170 |
320 |
340 |
340 |
280 |
295 |
295 |
8-18 |
8-22 |
12-22 |
GTD-127 |
250 |
250 |
197.5 |
375 |
395 |
405 |
335 |
350 |
355 |
12-18 |
12-22 |
12-26 |
GTD-160 |
300 |
270 |
222.5 |
440 |
445 |
460 |
395 |
400 |
410 |
12-22 |
12-22 |
12-26 |
GTD-160或AW13 |
350 |
290 |
252.5 |
490 |
505 |
520 |
445 |
460 |
470 |
12-22 |
16-22 |
16-26 |
AW13 |
400 |
310 |
282.5 |
540 |
565 |
580 |
495 |
515 |
525 |
16-22 |
16-26 |
16-30 |
AW17 |
450 |
330 |
307.5 |
595 |
615 |
640 |
550 |
565 |
585 |
16-22 |
20-26 |
20-30 |
AW17 |
500 |
350 |
335 |
645 |
670 |
715 |
600 |
620 |
650 |
20-22 |
20-26 |
20-33 |
AW17 |
600 |
390 |
390 |
755 |
780 |
840 |
705 |
725 |
770 |
20-26 |
20-30 |
20-36 |
AW20 |
700 |
430 |
447.5 |
860 |
895 |
910 |
810 |
840 |
840 |
24-26 |
24-30 |
24-36 |
AW20 |
800 |
470 |
507.5 |
975 |
1015 |
1025 |
920 |
950 |
950 |
24-30 |
24-33 |
24-39 |
AW28 |
900 |
510 |
557.5 |
1075 |
1115 |
1125 |
1020 |
1050 |
1050 |
34-30 |
28-33 |
28-39 |
AW28 |
1000 |
550 |
615 |
1175 |
1230 |
1255 |
1120 |
1160 |
1170 |
28-30 |
28-36 |
28-42 |
AW35 |
1200 |
630 |
727.5 |
1405 |
1455 |
1458 |
1340 |
1380 |
1390 |
32-33 |
32-39 |
32-48 |
AW40 |
 |
