TP41Y阀套式排污阀

产品名称：TP41Y阀套式排污阀

产品标签：排污阀,阀套式排污阀

更新时间：2019/5/17 12:12:18

上一个产品： FJ41节约阻止放空阀

下一个产品：J41W美标阻止阀

在线客服：点击这里给我发新闻 点击这里给我发新闻

在线订购：在线订购



产品详情

TP41Y阀套式排污阀产品概述：
1、(K)TP41Y阀套式排污阀是一种新型的节约、阻止、放空产品，该阀门接纳笼形迷军团节约，具有多级节约效果，节约效果显着、密封可靠、操作维护利便等特点。
2、阀门接纳双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲洗、耐磨损，双重密封能做到在高压气体介质条件下的零走漏。阀门使用寿命长。
3、阀座的密封面接纳锥度密封，有利于阀门自身洗濯附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔，活塞式密封，包管了启/闭全压差条件下稳固操作，开启轻盈无邪、启闭扭矩小。
5、填料接纳带自密封能力的v形填料结构，无需调理，开、关极为轻盈。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠。
6、本阀门可以举行在线维修，管线可以带压状态下替换填料等一系列易损件。
7、本阀在阀门的底部设置了较大的排污孔，须要时要以翻开，整理阀内污物。
8、排污阀阀瓣的外园处高有o形密封圈，在启/闭时具有自清扫功效和密封，排污时具有节约降压功效。
TP41Y阀套式排污阀事情原理：
1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密
封与阀座端面紧压，形成第二道密封，双质密封结构包管了阀门的零走漏，再由于阀瓣开设了平衡
孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。
2、节约排污状态：阀瓣密封付脱离阀座，由于在阀瓣处设有了平衡孔，使阀门开启极为轻
便。阀门开启后，管道中的介质、杂质一同流过阀套、阀座，同时实现节约与排污。阀瓣、阀座密
封面使用套垫斜角改变介质流向，具有自清扫功效，使密封付不夹带杂质。
3、关闭状态：管道中介质排放后关闭阀门，介质从套垫斜角处进入阀座通道，流阻系数增添，
流速加速，斜角改变介质流向偏向，爆发涡流，阀座端面介质径向力增添，实现阀座启封的吹扫。
阀瓣密封付靠近阀座时，套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付，加之流速的进
一步增大和介质横向力的吹扫，阀门关闭时密封付杂质已完全清扫清洁，包管了阀门排污后的密封
性能，从而进一步包管排污后密封性也能抵达无走漏。因此大大提高了能力并延伸了使用寿命
性能规范：

压力品级

常温试验压力mpa

适用温度℃

适用介质

壳体

密封

上密封

气体低压密封

g型

d型 d

通俗

抗硫型

通俗

公称压力 mpa

1.6

2.4

1.76

1.76

0.6

-29～250

-45～121

-29～121

含h2s和 co2>500mg/m3 的介质

石油、自然气、 水等

2.5

3.8

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

10.0

15.0

11.0

11.0

0.6

16.0

24.0

17.6

17.6

0.6

制造标准：

设计标准

gb/t 12235

结构长度

法兰毗连

gb/t 12221

对焊毗连

gb/t 15188.1

毗连法兰

jb/t79gb/t9113

对焊端

gb/t 12224

试验和磨练

jb/t9092

TP41Y阀套式排污阀主要零部件质料一览表：

序号

零件名称

材质

1

双头螺柱

35crmo

2

螺母

35

3

底盖

20

4

o形圈

nbr

5

阀体

wcb

6

排污套

1cr18ni9

7

虑网

1cr18ni9

8

阀座

20+ni45

9

内六角圆柱头螺钉

35

10

压板

20

11

密封圈

nbr

12

芯套

20+enp

13

阀瓣

2cr13+ni60

14

钢球

gcr15

15

阀杆

2cr13

16

阀盖

25

17

下填料垫

1cr13

18

中填料

ptfe

19

中填料

nbr

20

上填料垫

1cr13

21

隔环

ptfe

22

填料压盖

45

23

支架

wcb

24

阀杆螺母

zqal9-4

25

手轮

20

26

螺母

35

27

注脂阀

25+镀锌（组件）

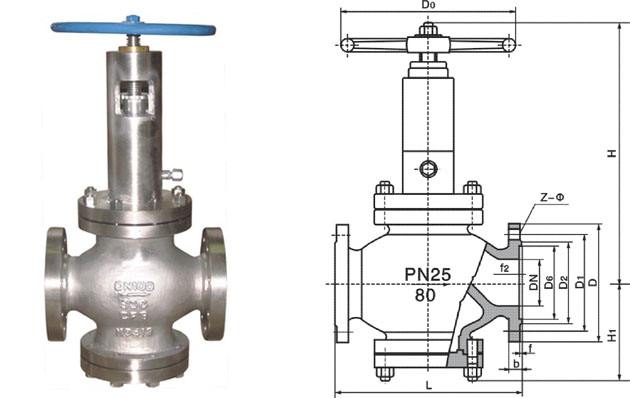

1.6-4.0MPa主要形状毗连尺寸、重量及产品结构图：

MPa

DN(mm)

尺寸mm

重量(kg)

L

H

H1

D0

1.6

25

216

243

86

180

18

40

230

265

108

250

25

50

230

346

115

250

28

80

310

409

146

300

53

100

350

433

163

300

62

150

480

521

202

350

128

200

600

594

292

350

168

250

730

621

355

400

289

2.5

25

216

243

86

180

18

40

230

265

108

250

25

50

230

346

115

250

28

80

310

409

146

300

57

100

350

433

163

300

69

150

480

521

202

350

145

200

600

594

292

350

188

250

730

621

355

400

315

4.0

25

216

243

86

180

21

40

230

265

108

250

31

50

230

346

115

250

35

80

310

409

146

300

70

100

350

433

163

300

85

150

480

521

202

350

172

200

600

594

292

350

219

250

730

621

355

400

378

6.4-16MPa主要形状毗连尺寸、重量：

MPa

DN(mm)

尺寸mm

重量(kg)

L

H

H1

D0

6.4

25

216

243

86

180

21

40

230

265

108

250

37

50

230

346

115

250

42

80

310

409

146

300

84

100

350

433

163

300

100

150

480

521

202

350

208

200

600

594

292

350

265

250

730

621

355

400

452

10.0

25

230

245

78

200

30

40

260

265

106

250

44

50

300

287

110

300

58

80

380

409

152

350

98

100

430

433

169

350

125

150

559

531

225

400

245

200

660

709

321

500

316

250

787

817

399

500

540

16.0

25

230

215

78

200

36

40

260

265

105

250

54

50

300

237

110

300

69

80

390

414

155

350

120

100

450

440

175

350

150
