产品名称:J41B氨用阻止阀
产品标签:阻止阀,氨用阻止阀
更新时间:2019/5/17 15:05:18
上一个产品: J41W美标阻止阀
下一个产品:J44B角式氨用阻止阀
在线客服:
在线订购:在线订购
产品详情
J41B氨用阻止阀产品概述:
经常要用到氧气、氮气、氢气、氩气等气体。这些气体一样平常都是贮保存专用的高压气体中。使用时通过氨用阻止阀使气体压力降至实验所需规模,再经由其它控制阀门细调,使气体输入使用系统。最常用的减压阀为氨用阻止阀,简称氨用阀。
J41B 氨用阻止阀使用要领
1、按使用要求的差别,氨气减压阀有许多规格。最高入口压力大多为,最低入口压力不小于出口压力的2.5倍。出口压力规格较多,一样平常为,最横跨口压力为。
2、装置氨气减压阀时应确定其毗连规格是否与使用系统的讨论相一致。氨用阻止阀接纳半球面毗连,靠旋紧螺母使二者完全吻合。因此,在使用时应坚持两个半球面的光洁,以确保优异的气密效果。装置前可用高压气体吹除灰尘。须要时也可用聚四氟乙烯等质料作垫圈。
3、氨用阻止阀应严禁接触油脂,以免爆发火灾事故。
4、阻止事情时,应将减压阀中余气放净,然后拧松调理螺杆以免弹性元件恒久受压变形。
5、氨用阻止阀应阻止撞击振动,不可与侵蚀性物质相接触。
这些氨用阻止阀的使用要领及注重事项与氨用阻止阀基内情同。可是,还应该指出:专用氨气阀门一样平常不必于其它气体。为了避免误用,有些氨气阀与钢瓶之间接纳特殊毗连口。例如氢气和丙烷均接纳左牙螺纹,也称反向螺纹,装置时应特殊注重。
J41B氨用阻止阀结构特点及用途
1.中通法兰为方形结构,阀杆接纳间杆毗连。
2.阀体密封面部位接纳球凸状,与阀脚以线吻合密封。
3.密封面接纳巴氏合金,密封性能好,使用寿命长
J41B 氨用阻止阀主要性能规范
J41B氨用阻止阀适用介质:液、气、氨、氮、氢;适用温度: -10℃-150℃
J41B 氨用阻止阀试验压力
公称压力 PN(MPa) | 试验压力 (MPa) | |
壳体强度试验 | 密封试验 | |
1.6 | 2.4 | 1.76 |
2.5 | 3.75 | 2.75 |
J41B 氨用阻止阀主要零件质料
产品类型 | 零件名称 | |||||
阀体、阀盖 | 阀杆 | 填料 | 密封面 | 垫片 | 紧固件 | |
J41B-16/25C | 铸钢 | 碳钢 | 聚四氟乙烯 | 巴氐合金 | 石棉橡胶板 | 优质碳钢 |
J41B-16/25Q | 球墨铸铁 | |||||
J41B-16/25K | 可锻铸铁 |

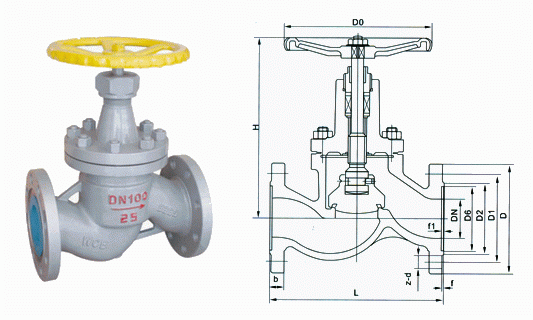

J41B 氨用阻止阀主要尺寸表
公称通径 DN(mm) |
主要形状尺寸及毗连尺寸(mm) | ||||||||||
L | D | D1 | D2 | D6 | b | f | f2 | z-d | H | DO | |
J41B-16C J41B-16Q J41B-16K | |||||||||||
10 | 130 | 90 | 60 | 40 | 35 | 14 | 2 | 4 | 4-14 | 196 | 120 |
15 | 130 | 95 | 65 | 45 | 40 | 14 | 2 | 4 | 4-14 | 196 | 120 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 196 | 140 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 204 | 160 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 208 | 160 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 248 | 200 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 248 | 200 |
65 | 290 | 180 | 145 | 125 | 110 | 22 | 3 | 4 | 4-18 | 321 | 240 |
80 | 310 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8-18 | 325 | 240 |
100 | 350 | 215 | 180 | 155 | 150 | 24 | 3 | 4.5 | 8-18 | 371 | 280 |
125 | 400 | 245 | 210 | 185 | 176 | 26 | 3 | 4.5 | 8-18 | 400 | 320 |
150 | 480 | 280 | 240 | 210 | 204 | 26 | 3 | 4.5 | 8-23 | 432 | 320 |
200 | 600 | 335 | 295 | 265 | 260 | 30 | 3 | 4.5 | 12-23 | 654 | 400 |
250 | 650 | 405 | 335 | 320 | 313 | 32 | 3 | 4.5 | 12-25 | 745 | 500 |
300 | 700 | 460 | 410 | 375 | 364 | 34 | 3 | 4.5 | 12-25 | 852 | 600 |
J41B-25C J41B-25Q J41B-25K | |||||||||||
10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-14 | 196 | 120 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 196 | 120 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 196 | 120 |
25 | 160 | 115 | 85 | 65 | 58 | 18 | 2 | d | 4-14 | 201 | 120 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 208 | 120 |
40 | 200 | 145 | 110 | 85 | 76 | 20 | 2 | d | 4-18 | 248 | 160 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 248 | 160 |
65 | 290 | 180 | 145 | 125 | 110 | 22 | 3 | 4 | 8-18 | 321 | 240 |
80 | 310 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8-18 | 325 | 240 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 371 | 280 |
125 | 400 | 270 | 220 | 188 | 176 | 30 | 3 | 4.5 | 8-25 | 400 | 320 |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 432 | 320 |
200 | 600 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-30 | 654 | 400 |
250 | 650 | 425 | 370 | 332 | 313 | 42 | 3 | 4.5 | 12-34 | 745 | 500 |
300 | 750 | 485 | 430 | 390 | 364 | 46 | 3 | 4.5 | 12-34 | 852 | 600 |
注:以上的产品先容,参数,图片,数据仅用于参考,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
