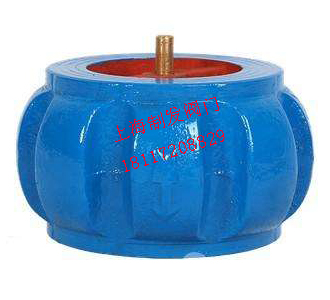

产品名称：H71X对夹式消声止回阀
产品标签：止回阀，对夹式消声止回阀
更新时间：2019/5/25 15:58:09
上一个产品： H71W/H不锈钢对夹式止回阀
下一个产品：DHH44X/H微阻缓闭消声止回阀
在线客服：
在线订购：在线订购
产品详情
H71X对夹式消声止回阀产品概述：
对夹式消声止回阀主要用在水泵出口；避免介质倒流。高层修建给排水、消防、空调、等泵房系统。该产品具有能消除噪声的特大优点。结构长度短、重量轻、密封性能好。但阻力大于全流量的节能消声止回阀。
H71X对夹式消声止回阀主要零件质料
零件名称 |
质料名称 |
阀体 |
灰铸铁 |
阀瓣、压板 |
铸铜 |
橡胶密封圈 |
丁腈橡胶 |
弹簧 |
1Cr18Ni9Ti |
阀盖环 |
球墨铸铁 |
H71X 对夹式消声止回阀压力试验
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
强度试验压力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
密封试验压力（MPa） |
1.76 |
2.75 |
4.4 |
7.4 |
承载压力水头(m) |
zui大450 |
|||
流量控制规模（m3/h） |
100～6000 |
|||
适用介质 |
清水、处置惩罚后的回用水 |
|||
H71X 对夹式消声止回阀主要手艺参数
公称通径DN（mm） |
40 50 65 80 100 125 150 200 250 |
公称压力PN（MPa） |
1.6 |
强度试验压力（MPa） |
2.4MPa |
密封试验压力（MPa） |
1.76MPa |
事情压力 |
在允许温度规模内≤公称压力 |
顺应介质 |
水 |
适用温度 |
0≤100℃ |
情形温度 |
-30～350℃ |

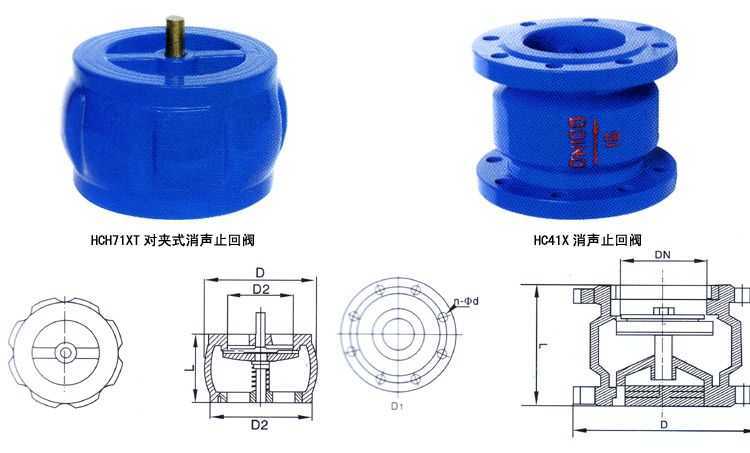

H71X对夹式消声止回阀主要毗连尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
71 |
71 |
88 |
89 |
107 |
131 |
136 |
180/280 |
220 |
250 |
注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
