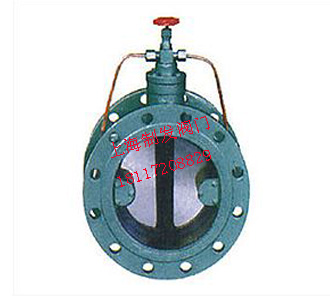

产品名称：HH49X微阻缓闭蝶式止回阀
产品标签：止回阀,微阻缓闭蝶式止回阀
更新时间：2019/5/26 9:04:53
上一个产品： H42H/W不锈钢立式止回阀
下一个产品：H71H/W对夹升降式止回阀
在线客服：
在线订购：在线订购
产品详情
HH49X微阻缓闭蝶式止回阀产品概述：
HH49X微阻缓闭蝶式止回阀适用于公称压力1.0MPa ，介质温度≤80％的清水、污水、海水等介质管道上 ，以及给、排水加压泵组上。通过本阀奇异的微阻缓闭装置 ，能有用地避免水锤的爆发 ，包管管路系统清静运行。
HH49X微阻缓闭蝶式止回阀产品特点
1、由于本止回阀设有微阻缓闭装置 ，能有用地避免水击征象的爆发 ，包管管道正常运行。
2、本止回阀设计结构奇异新颖 ，体积小、重量轻。
3、密封面为橡胶对金属的软密封 ，密封性能可靠。耐磨损 ，使用寿命长。
HH49X微阻缓闭蝶式止回阀主要零件质料
阀体 |
球墨铸铁 |
蝶板 |
铸钢 |
阀杆 |
不锈钢 |
盛扭面 |
丁睛橡胶 |

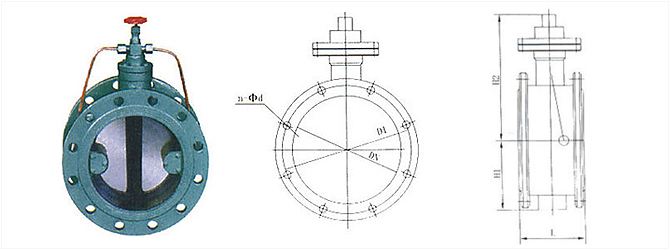

HH49X微阻缓闭蝶式止回阀主要形状尺寸
公称通径 |
产要尺寸 |
法兰尺寸和螺栓规格 |
|||
1.0MPa |
|||||
L |
H1 |
H2 |
D1 |
n-Φd |
|
100 |
190 |
110 |
210 |
180 |
8-18 |
125 |
200 |
123 |
220 |
210 |
8-18 |
150 |
210 |
140 |
250 |
240 |
8-23 |
200 |
230 |
168 |
280 |
295 |
12-23 |
250 |
250 |
195 |
310 |
350 |
12-23 |
300 |
270 |
220 |
350 |
400 |
16-23 |
350 |
290 |
250 |
410 |
460 |
16-25 |
400 |
310 |
283 |
490 |
515 |
20-25 |
450 |
330 |
308 |
520 |
565 |
20-25 |
500 |
350 |
335 |
585 |
620 |
20-30 |
600 |
390 |
390 |
640 |
725 |
24-30 |
700 |
430 |
448 |
700 |
840 |
24-34 |
800 |
470 |
505 |
750 |
950 |
28-34 |
900 |
510 |
555 |
810 |
1050 |
28-34 |
1000 |
550 |
610 |
860 |
1160 |
28-34 |
1200 |
630 |
725 |
980 |
1380 |
32-41 |
注：以上的产品先容 ，参数 ，图片 ，数据仅用于参考 ，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
