产品名称：ZQDF(Y)蒸汽(液用)电磁阀
产品标签：电磁阀,蒸汽(液用)电磁阀
更新时间：2019/5/10 15:54:21
上一个产品： ZCM煤气电磁阀
下一个产品：JO11SA不锈钢电磁阀
在线客服：
在线订购：在线订购
产品详情
ZQDF(Y)蒸汽(液用)电磁阀产品概述：
ZQDF（Y）系列蒸汽（液用)电磁阀是工业历程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调理控制，从而对系统中的温度、流量、压力等参数举行自动调理或远程控制 。
本系列电磁阀产品可普遍应用于纺织、印刷、化工、塑料、橡胶、制药、食物、建材、机械、电器、外貌处置惩罚等生产和科研部分以及浴室、食堂、空调等人们一样平常生涯设施中 。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类 。
本系列电磁阀产品可普遍应用于纺织、印刷、化工、塑料、橡胶、制药、食物、建材、机械、电器、外貌处置惩罚等生产和科研部分以及浴室、食堂、空调等人们一样平常生涯设施中 。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类 。
结构特点
耐腐：主要部件阀塞，阀体等接纳不锈钢和铸钢制成，防腐性能优异 。
耐热：电磁、密封部分所有接纳特种耐高温电工质料和密封质料，并接纳了有用的隔热步伐 。
耐磨：选材合理，阀塞与阀体间巧妙地使用流体的润滑作用，镌汰磨损 。
耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀行动的主要因素，本阀则不受冷凝水影响 。
耐腐：主要部件阀塞，阀体等接纳不锈钢和铸钢制成，防腐性能优异 。
耐热：电磁、密封部分所有接纳特种耐高温电工质料和密封质料，并接纳了有用的隔热步伐 。
耐磨：选材合理，阀塞与阀体间巧妙地使用流体的润滑作用，镌汰磨损 。
耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀行动的主要因素，本阀则不受冷凝水影响 。
结构与原理
本阀为分步行动直接先导式电磁阀，可凭证断电时所处开、关状态的差别，可分为常闭式电磁阀和�？降绱欧� 。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先发动副阀阀塞提起，主阀阀杯上的流体经副阀流走，镌汰了作用在主阀阀杯上的压力，当主阀阀杯上的压力镌汰到一定值时，衔铁发动主阀阀杯，并使用压差而使主阀阀杯开启，介质流通 。线圈断电后，电磁力消逝，衔铁因自重着落复位 。同时依赖介质压力，主副阀得以细密关闭 。�？绱欧�，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭 。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀翻开，主阀阀杯上的流体经副阀流走，镌汰了作用在主阀阀杯上的压力，当主阀阀杯上的压力镌汰到一定值时，使用压差把主阀阀杯推起，主阀翻开，介质流通
本阀为分步行动直接先导式电磁阀，可凭证断电时所处开、关状态的差别，可分为常闭式电磁阀和�？降绱欧� 。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先发动副阀阀塞提起，主阀阀杯上的流体经副阀流走，镌汰了作用在主阀阀杯上的压力，当主阀阀杯上的压力镌汰到一定值时，衔铁发动主阀阀杯，并使用压差而使主阀阀杯开启，介质流通 。线圈断电后，电磁力消逝，衔铁因自重着落复位 。同时依赖介质压力，主副阀得以细密关闭 。�？绱欧�，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭 。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀翻开，主阀阀杯上的流体经副阀流走，镌汰了作用在主阀阀杯上的压力，当主阀阀杯上的压力镌汰到一定值时，使用压差把主阀阀杯推起，主阀翻开，介质流通
型号说明
 |
 |
手艺参数
参数/型号
|
ZQDF-1
|
ZQDF-2
|
ZQDF-3
|
ZQDF-1Y
|
ZQDF-2Y
|
ZQDF-3Y
|
|||
公称压力（MPa）
|
1.6
|
||||||||
事情压差
（MPa） |
DN15～50
|
0～1.6
|
|||||||
DN65～100
|
0.05～1.6
|
||||||||
介质种类
|
煤气、空气等
|
饱和蒸汽
|
过热蒸汽
或高温气体 |
水油液体
|
热水
|
高温水、油
|
|||
介质温度℃（mm）
|
≤60
|
≤180
|
≤220
|
≤60
|
≤180
|
≤220
|
|||
公称通径（ mm ）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
流量系数（Kv值）
|
3.8
|
7.4
|
10.3
|
18.8
|
25.7
|
41
|
58
|
85
|
154
|
阀体材质
|
不锈钢；碳钢
|
||||||||
电源电压
|
AC220V DC24V 其余规格可作特殊订货
|
||||||||
使用寿命
|
按JB/T7352-94划定
|
||||||||
走漏量（ml/min)
|
按JB/T7352-94·F划定
|
||||||||
功耗VA
|
≤50
|
||||||||

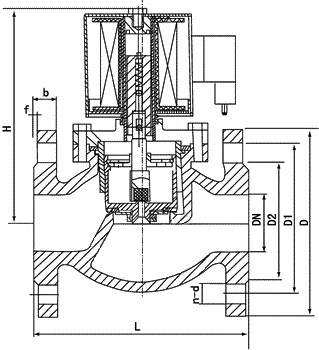

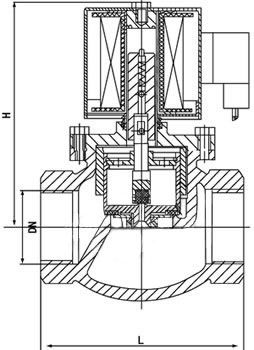

装置尺寸
公称
通径 DN |
内螺纹毗连
|
法兰毗连
|
|||||||||
形状尺寸
|
内螺纹
|
形状尺寸
|
法兰尺寸
|
||||||||
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
148
|
92
|
1/2″
|
176
|
130
|
95
|
65
|
46
|
14
|
2
|
4-Ø14
|
20
|
148
|
92
|
3/4″
|
181
|
150
|
105
|
75
|
56
|
16
|
2
|
4-Ø14
|
25
|
148
|
110
|
1″
|
210
|
160
|
115
|
85
|
65
|
16
|
3
|
4-Ø14
|
32
|
182
|
120
|
11/4″
|
221
|
180
|
140
|
100
|
76
|
18
|
3
|
4-Ø18
|
40
|
182
|
140
|
11/2″
|
230
|
200
|
150
|
110
|
84
|
18
|
3
|
4-Ø18
|
50
|
192
|
162
|
2″
|
252
|
230
|
165
|
125
|
99
|
20
|
3
|
4-Ø18
|
65
|
265
|
290
|
185
|
145
|
118
|
20
|
3
|
4-Ø18
|
|||
80
|
276
|
310
|
200
|
160
|
132
|
20
|
3
|
8-Ø18
|
|||
100
|
373
|
350
|
220
|
180
|
156
|
22
|
3
|
8-Ø18
|
|||
