Dt973H电转动性金属硬密封蝶阀

产品名称：Dt973H电转动性金属硬密封蝶阀

产品标签：蝶阀,电转动性金属硬密封蝶阀

更新时间：2019/6/1 14:13:13

上一个产品： Dt643H气动硬密封蝶阀

下一个产品：QGDF气动调理蝶阀

在线客服：点击这里给我发新闻

在线订购：在线订购

产品详情

Dt973H电转动性金属硬密封蝶阀产品概述：

Dt973H电转动性金属密封蝶阀接纳一个“U”型不锈钢密封圈，该细密的弹性密封圈与经由抛光的蝶板三维偏心接触。解决了古板偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即疏散,关闭接触即密封的效果,抵达延伸使用寿命、密封性能最佳的目的。因此被普遍地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等侵蚀性介质的管道上，是调理流量和截断流体的最佳装置。

Dt973H电转动性金属硬密封蝶阀产品特点

1、该蝶阀结构简朴、紧凑、重量轻、易于装置和拆卸、维修利便

2、本蝶阀接纳不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情形下，它与蝶板均具有优良的密封性

3、本蝶阀的三维偏心距，经由严酷的盘算，“U”型密封圈与蝶板险些无磨擦，使用寿命长，并具有越关越紧的功效

4、蝶板密封面接纳堆焊钴基硬质合金，密封面耐磨损，使用寿命长

5、本蝶阀结构奇异，“开关”仅需转动阀杆90°即可完成。操作无邪、利便、省力、不受介质压力的崎岖影响，密封性能可靠

6、耐高温、耐低温、耐侵蚀性

Dt973H电转动性金属硬密封蝶阀标准规范

设计标准 :GB/T12238-1989

法兰毗连尺寸:

GB/T9113.1-2000；GB/T9113.2-2000

GB/T9115.1-2000；GB/T9115.2-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992；JB/T9092-1999

Dt973H电转动性金属硬密封蝶阀执行机构

类型：CH系列特点：

1.功效强劲:智能型、调理型、开关式。

2.体积小巧：体积仅相当于同类产品的35%左右。

3.使用利便：接纳单相电源，接线简朴；接纳独创的球型凸出结构，使视察更利便；免加油免点检、防水防锈、恣意角度装置。

4.�；ぷ爸糜兴叵尬弧⒐缺；ぁ⒐乇；�。全行程时间15秒、30秒、45秒、60秒。及带手动功效。

5.智能数控：内置�？榻幽上冉趟慊テ爸悄芸刂迫砑苯游张趟慊蚬ひ狄潜淼仁涑龅谋曜夹藕牛�4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。

也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 300口径阀门一样平常接纳380VAC电动执行器。海内品牌如瑞基，澳托克，扬州电力，天二通，兰陵等；外洋品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等。

Dt973H电转动性金属硬密封蝶阀主要手艺参数

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类侵蚀性等。
适用温度	碳钢 :-29℃～600℃ 不锈钢-40℃～600℃

Dt973H电转动性金属硬密封蝶阀主要零件质料

零件名称	质料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨质料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

三偏心特点及原理

1、偏离管道中心

2、偏离密封面中心

3、倾斜的锥形

当阀门开启时，蝶板与阀座在关闭时瞬间接触，使用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启无邪。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将泛起越关越紧，能够实现自锁，避免蝶板过位。

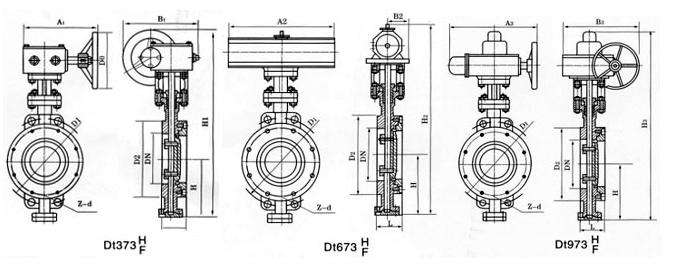

Dt973H电转动性金属硬密封蝶阀主要形状尺寸

公称通径		结构长度标准值	形状尺寸（参考值)										毗连尺寸(标准值)				重量 (kg)
公称通径		结构长度标准值	H	Dt373H			Dt673H			Dt973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	11
65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	12
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	14
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	16
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	26
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22	28
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22	44
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22	68
300	12	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22	85
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22	121
400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-22	140
450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26	190
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400

公称通径		结构长度标准值	形状尺寸（参考值）										毗连尺寸(标准值)				重量 (kg)
公称通径		结构长度标准值	H	Dt373H			Dt673H			Dt973H			PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-14	125	4-18	11
65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-14	145	8-18	12
80	3	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26	29
200	8	71	208	605	270	280	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	102	340	980	450	470	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	114	380	1030	480	490	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	127	410	1105	480	490	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	470	1310	480	490	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	550	1435	640	660	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	640	1605	640	660	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	710	1745	750	860	1865	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	770	1885	850	900	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	890	2105	850	900	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400

用户注重:表中H1、H2、H3尺寸均可凭证用户需要加长（长杆蝶阀），若需特殊质料定货时提出。注：Dt-代表弹性密封结构。

公称通径		结构长度标准值	形状尺寸（参考值）										毗连尺寸标准值
公称通径		结构长度标准值	H	Dt373H			Dt673H			Dt973H			PN40MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
50	2	43	112	350	180	200	625	250	170	530	250	255	125	4-14
65	21/2	46	115	370	270	280	625	250	170	530	250	255	145	8-18
80	3	49	120	380	270	280	645	250	170	565	250	255	160	8-18
100	4	56	138	420	270	280	675	250	170	600	250	255	190	8-22
125	5	64	164	460	380	420	715	450	220	640	250	255	220	8-26
150	6	70	175	555	380	420	800	450	220	705	300	315	250	8-26
200	8	71	208	605	450	470	850	450	220	775	300	315	320	12-30
250	10	76	243	680	450	470	925	450	280	945	300	315	385	12-33
300	12	83	283	825	450	470	1035	650	280	1070	300	315	450	16-33
350	14	92	310	900	480	490	1070	650	280	1140	300	315	510	16-36
400	16	102	340	980	480	490	1190	650	280	1210	300	315	585	16-39
450	18	114	380	1030	640	660				1335	575	714	610	20-39
500	20	127	410	1105	640	660				1415	575	714	670	20-42

法兰标准：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000

用户注重:表中H1、H2、H3尺, , 寸均可凭证用户需要加长（长杆蝶阀），若需特殊质料定货时提出。
