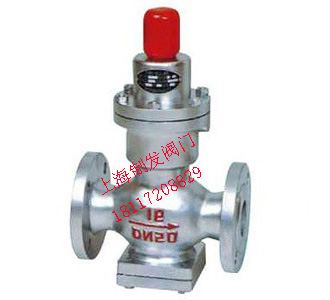

Y44H-16C波纹管减压阀

产品名称:Y44H-16C波纹管减压阀

产品标签:减压阀,波纹管减压阀

更新时间:2019/5/8 11:29:19

上一个产品: YGa43H-16C高迅速度大流量蒸汽减压阀

下一个产品:200P可调式减压阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Y44H波纹管减压阀产品概述:
Y44H波纹管减压阀用于温度在200℃以下的蒸汽、空气、水无侵蚀性介质的管路上 ,使通过阀体的介质压力坚持恒定 ,以顺应事情需要。阀前入口压力P1由1.0-0.1MPa ,减压阀后出口压力P2为0.4-0.05MPa ,阀前与阀后的压力差不大于0.6MPa ,也不应小于0.05MPa。
作用原理和结构说明
1、阀前入口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱 ,波纹管和弹簧因受介质压力的挤压而压缩 ,阀瓣随着阀杆位移 ,阀瓣爆发对阀体密封圈的关闭 ,将阀前介质阻止 ,不作阀后介质压力的增补。当阀后的介质压力降低 ,波纹管因受调理弹簧的径项力 ,使波纹管叠纹变形 ,阀杆将阀瓣顶开。使介质通过阀体密封圈增补阀后压力的降低。
2、波纹管减压阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调理弹簧等零件组成 ,体腔入口组装有阀瓣、阀体密封圈和辅弹簧 ,辅弹簧是坚持阀瓣和阀体密封圈自动的密封 ,出口体腔组装弹性密封元件(波纹管)即包管阀后介质压力的走漏和战胜压力不匀称度的赔偿。螺钉是调解弹簧负荷压力减压阀事情性能。
主要手艺参数
公称压力(MPa)
0.6
1.0
1.6
壳体试验压力(MPa)
0.9
1.5
2.4
密封试验压力(MPa)
0.6
1.0
1.6
最高入口压力(MPa)
0.6
1.0
1.6
出口压力规模(MPa)
0.05-0.4
0.1-0.8
0.1-1.0
压力特征误差(MPa)△P2P
GB12244-1989
流量特征误差(MPa)△P2G
GB12244-1989
最小压差(MPa)
0.1
0.15
0.15
渗漏量
GB12245-1989
*:壳体试验不包括波纹管 ,壳体耐压试验时 ,必需取下波纹管组件后举行。
主要零件质料
零件名称
零件质料
阀体、阀盖
WCB
底盖
WCB
阀座、阀瓣
2Cr13
波纹管
1Cr18N9Ti
波纹管上垫
2Cr13
波纹管下垫
2Cr13
号向座
2Cr13
主阀弹簧
50CrVA
调理弹簧
60S12Mn
流量系数(Cv
DN
15
20
25
32
40
50
65
80
100
Cv
1
2.5
4
6.5
9
16
25
36
64
主要形状尺寸
公称通径DN
形状尺寸
毗连尺寸
L
H
H1
PN1.6MPa
PN1.6MPa
PN1.6MPa
0.6/1.0MPa
1.6MPa
D
K
n-Φ
d
C
D
K
n-Φ
d
C
D
K
n-Φ
d
C
15
140
140
290
90
80
55
4-12
40
12
95
65
4-14
45
12
95
65
4-14
45
14
20
140
140
295
98
90
65
4-12
50
12
105
75
4-14
55
14
105
75
4-14
55
14
25
160
160
295
110
100
75
4-12
60
14
115
85
4-14
65
14
115
85
4-14
65
14
32
1080
180
295
110
120
90
4-14
70
14
135
100
4-18
78
16
135
100
4-18
78
16
40
200
200
325
125
130
100
4-14
80
14
145
110
4-18
85
16
145
110
4-18
85
16
50
230
230
325
125
150
110
4-14
90
14
160
125
4-18
100
16
160
125
4-18
100
16
65
280
325
130
160
130
4-14
110
14
180
145
4-18
120
18
180
145
4-18
120
18
80
310
380
160
185
150
4-18
125
16
195
160
4-18
135
18
195
160
8-18
135
20
100
350
380
170
205
170
4-18
145
16
215
180
8-18
155
20
215
180
8-18
155
20
注:以上的产品先容 ,参数 ,图片 ,数据仅用于参考 ,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
