Z41H锻钢闸阀

产品名称:Z41H锻钢闸阀

产品标签:闸阀,锻钢闸阀

更新时间:2019/5/14 12:00:47

上一个产品: API美标闸阀

下一个产品:WZ41H波纹管闸阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Z41H锻钢闸阀产品概述:

锻钢法兰闸阀由阀体、阀盖、闸板、手轮等主要部件组成。闸阀的启闭件是闸板,闸板的运动偏向与流体偏向相笔直,闸阀只能作全开和全关,不适相助调理和节约。闸板有两个密封面,最常用的楔式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异,通常为5°。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。有的阀门,阀杆螺母设在闸板上,手轮转动发动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

锻钢法兰闸阀主要零件的质料说明

阀体 WCB WC1 WC6 WC9 ZGCr5Mo CF8 CF8M ZGCr18Ni9Ti CF3 CF3M
阀盖 WCB 12Cr1MoV WC1 12Cr1MoV WC6 12Cr1MoV WC9 12Cr1MoV ZGCr5Mo 304 CF8 316 CF8M CF3 CF3M
支架 WCB WCB WCB WCB WCB CF8 CF8M CF3 CF3M
闸板 WCB WC1 WC6 WC9 ZGCr5Mo CF8 CF8M CF3 CF3M
阀杆 2Cr13 25Cr2MoV
阀座 25 304 304 304 304 304 304 304 304
密封环 包覆垫、增强柔性石墨
填料 增强柔性石墨
阀杆螺母 ZCuA110Fe3

法兰标准切合API 602,MSS-SP-118(可接纳标准)和ANSI B16.34、B35352。磨练与测试按API598,标记按MSS-Sp-25。接纳以下结构

全径或缩径

结构长度按ANSI B16.10

法兰尺寸按ANSI B16.5

压力自紧式阀盖

明杆支架型(OS&Y)

自定心压板压套式

整体上密封座

整体阀体法兰

对焊接端切合ASME B16.25

RTJ阀体阀盖毗连形式

螺栓毗连、纠葛垫片密封式阀盖,螺纹毗连、全焊密封式阀盖以及螺纹毗连内压自细密封阀盖

150Lb-600Lb标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
7 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A273 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

注重客户需求的其他材质也可接纳。密封面质料配对由客户指定内件代号决议。

CS=碳钢;AS=合金钢;SS=不锈钢;

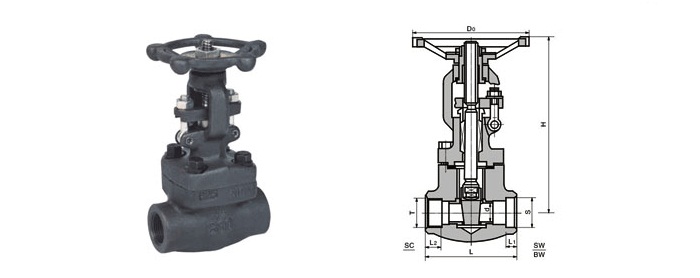

锻钢法兰闸阀尺寸(mm)和重量(Kg)

NPS 1/2 3/4 1 11/4 11/2 2
L(RF)
L1(BW)
150Lb 108 117 127 140 165 203
300Lb 145 152 165 178 190 216
600Lb 165 190 216 229 241 292
H(开) 150,300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150 RTJ 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300 RTJ 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600 RTJ 5.9 7.4 10.4 16.2 17.5 18.3
BW 4.5 5.1 8.2 10.5 12.4 20.1

900Lb-1500Lb标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
7 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A273 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

注重客户需求的其他材质也可接纳。密封面质料配对由客户指定内件代号决议。

CS=碳钢;AS=合金钢;SS=不锈钢;

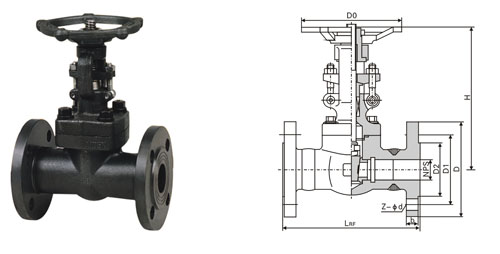

锻钢法兰闸阀尺寸(mm)和重量(Kg)

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900-1500Lb 216 229 254 279 305 371
L1(BW) 900-1500Lb 216 229 254 279 305 368
H(开) 197 197 236 246 283 330
W 125 125 160 160 180 200
重量 RTJ 7.2 11.5 15.6 16.2 22.6 32.8

BW

5.2 9.3 12.4 13.8 18.9
