D373H蜗轮对夹式硬密封蝶阀

产品名称:D373H蜗轮对夹式硬密封蝶阀

产品标签:蝶阀,蜗轮对夹式硬密封蝶阀

更新时间:2019/5/28 12:06:17

上一个产品: D373H蜗轮金属硬密封蝶阀

下一个产品:D372X蜗轮对夹式软密封蝶阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

D373H蜗轮对夹式硬密封蝶阀产品概述:
    在引进外洋先进手艺的基础上,接纳细密的J形弹性密封圈和三偏心多条理金属硬密封结构,被普遍用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调理流量和载断流体使用。该阀接纳三偏心结构,阀座与碟板密封面均接纳差别硬度和不锈钢制作,具有优异的耐侵蚀性,使用寿命长,本阀军邮双向密封功效,产品切合国家GB/T13927-92阀门压力试验标准。

D373H蜗轮对夹式硬密封蝶阀产品特点
    1、本阀接纳三偏心密封结构,阀座与蝶板险些无磨损,具有越观越紧的密封功效。
    2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温顺高温的情形下,均具有优良的密封性能,具有耐侵蚀,使用寿命长等特点。
    3、碟板密封面接纳堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
    4、大规格蝶板接纳绗架结构,强度高,过流面积大,流阻小。
    5、本阀具有双向密封功效,装置时不受介质流向的限制,也不受空间位置的影响,可在任何偏向装置。
    6、驱动装置可以多工位(旋转90°或180°)装置,便于用户使用。

D373H蜗轮对夹式硬密封蝶阀主要手艺参数

公称通经DN(mm)

50~2000

公称药理PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃不锈钢:-40℃~650℃

适用介质

水、空气、自然气、油品及弱侵蚀性流体

走漏率

切合GB/T13927-92标准

驱动方法

蜗轮传动、电动、气动、液动

D373H蜗轮对夹式硬密封蝶阀主要零件质料

零件名称

质料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

D373H蜗轮对夹式硬密封蝶阀标准规范

制造标准

JB/T8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

磨练标准

GB/T13927-92

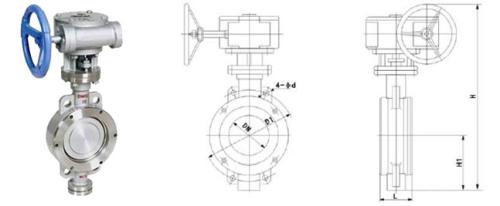

D373H蜗轮对夹式硬密封蝶阀主要形状尺寸

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H

H1

D1

4-Ф-M

D1

4-Ф-M

D1

4-Ф-M

50

43

350

112

125

Ф18

125

Ф18

125

Ф18

65

46

370

115

145

Ф18

145

Ф18

145

Ф18

80

49

380

120

160

Ф18

160

Ф18

160

Ф18

100

56

420

138

180

Ф18

180

Ф18

190

Ф23

125

64

460

164

210

Ф18

210

Ф18

220

Ф27

150

70

555

175

240

Ф23

240

Ф23

250

Ф27

200

71

605

208

295

M20

295

M20

310

M24

250

76

680

243

350

M20

355

M24

370

M27

300

83

800

283

400

M20

410

M24

430

M27

350

92

835

310

460

M20

470

M24

490

M30

400

102

915

340

515

M24

525

M27

550

M33

450

114

960

380

565

M24

585

M27

600

M33

500

127

1020

410

620

M24

650

M30

660

M33

600

154

1225

470

725

M27

770

M33

770

M36

700

165

1355

550

840

M27

840

M33

875

M39

800

190

1470

640

950

M30

950

M36

990

M45

900

203

1545

710

1050

M30

1050

M36

1090

M45

1000

216

1795

770

1160

M33

1170

M39

1210

M52

1200

254

1965

890

1380

M36

1390

M45

1420

M52
