D941X电动法兰蝶阀

产品名称：D941X电动法兰蝶阀

产品标签：蝶阀,电动法兰蝶阀

更新时间：2019/5/29 9:32:29

上一个产品： D942X电动软密封蝶阀

下一个产品：D941W电动透风蝶阀

在线客服：点击这里给我发新闻

在线订购：在线订购

产品详情

D941X电动法兰蝶阀产品概述：

D941X电动法兰蝶阀作为新一代调速型蝶阀，电动法兰蝶阀从设计思绪上改变了古板的靠机械变速来完成蝶板开关速率转变的模式，凭证蝶板差别位置的行动特点，从电动驱动控制上举行了全新的设计。D941X电动软密封法兰蝶阀接纳改电动装置输入电流的频率，进而调解电动装置的转动速率和输着力矩，以抵达控制蝶板开工关速率，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功效。D941X电动法兰蝶阀适用于介质为水、海水的管路的泵出口位置，作为闭路阀兼有止回阀的特征，用以阻止和镌汰管路系统中介质的倒流和水锤攻击，�；す苈罚赜诘绯А⑺У仁虑榈缭词挚煽康某『嫌绕涫视�。

D941X电动法兰蝶阀产品用途与特点

D941X电动法兰蝶阀普遍用于水厂、电厂、钢厂、造纸、化工、轻纺、食物等给排水、气体管道上作调理流量和截流介质的作用。

1、开关迅速，操作扭矩小，省力轻盈，90°的启闭。

2、密封性能好，使用寿命长，可抵达零泄露。

3、其流量特征近似于直线，调理性能好。

4、阀门为橡胶密封，关闭时蝶板和阀座密封性能优异，双向密封性能优良，扭矩值小，阀门在事情压力下坚持100%零走漏，且蝶板与阀座密封之间的磨擦小。

5、阀门由阀轴驱动阀板，阀板做90°转动。蝶板启闭无邪，无卡涩、跳动征象，扭矩小。

D941X电动法兰蝶阀执行机构

1.功效强劲:智能型、调理型、开关式。

2.体积小巧：体积仅相当于同类产品的35%左右。

3.使用利便：接纳单相电源，接线简朴；接纳独创的球型凸出结构，使视察更利便；免加油免点检、防水防锈、恣意角度装置。

4.�；ぷ爸糜兴叵尬弧⒐缺；ぁ⒐乇；�。全行程时间15秒、30秒、45秒、60秒。及带手动功效。

5.智能数控：内置�？榻幽上冉趟慊テ爸悄芸刂迫砑苯游张趟慊蚬ひ狄潜淼仁涑龅谋曜夹藕牛�4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一样平常接纳380VAC电动执行器。

D941X电动法兰蝶阀主要手艺参数

公称通经DN（mm)	50～2000		50～2000
公称压力PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、自然气、油品及弱侵蚀性流体
走漏率	切合GB/T13927-92标准
驱动方法	电动

D941X电动法兰蝶阀主要零件质料

零件名称	质料
阀体	灰铸铁、球墨铸铁、铸钢、不锈钢及特殊质料
蝶板	球墨铸铁、铸钢、不锈钢及合金钢
阀轴	2Cr13、不锈钢
密封圈	丁腈耐油橡胶、聚四氟乙烯
填料	O型圈、柔性石墨

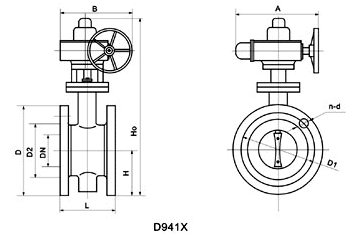

D941X电动法兰蝶阀主要形状尺寸

公称通径		结构长度 (标准值)	形状尺寸（参考值）				毗连尺寸(标准值)
公称通径		结构长度 (标准值)	形状尺寸（参考值）				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	443	125	125	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	110	498	325	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	125	682	325	245	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	165	197.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	178	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	190	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	216	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	222	307.5	1186	456	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	229	335	1280	546	431	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	267	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	430	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	470	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	510	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	550	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	630	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	710	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	790	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	870	1057.5	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	950	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

w88优德(中国区)官方网站

注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
