D943H电动硬密封蝶阀

产品名称：D943H电动硬密封蝶阀

产品标签：蝶阀,电动硬密封蝶阀

更新时间：2019/5/30 9:39:34

上一个产品： D941X/D971X电动软密封蝶阀

下一个产品：D943H/D973H电动硬密封蝶阀

在线客服：点击这里给我发新闻 点击这里给我发新闻

在线订购：在线订购



产品详情

D943H电动硬密封蝶阀产品概述：
    在引进外洋先进手艺的基础上，接纳细密的J形弹性密封圈和三偏心多条理金属硬密封结构，被普遍用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调理流量和载断流体使用 。该阀接纳三偏心结构，阀座与碟板密封面均接纳差别硬度和不锈钢制作，具有优异的耐侵蚀性，使用寿命长，本阀军邮双向密封功效，产品切合国家GB/T13927-92阀门压力试验标准 。

D943H电动硬密封蝶阀产品特点
    1、本阀接纳三偏心密封结构，阀座与蝶板险些无磨损，具有越观越紧的密封功效 。
    2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温顺高温的情形下，均具有优良的密封性能,具有耐侵蚀,使用寿命长等特点 。
    3、碟板密封面接纳堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
    4、大规格蝶板接纳绗架结构，强度高，过流面积大，流阻小 。
    5、本阀具有双向密封功效，装置时不受介质流向的限制，也不受空间位置的影响，可在任何偏向装置 。
    6、驱动装置可以多工位（旋转90°或180°）装置，便于用户使用 。

D943H电动硬密封蝶阀主要手艺参数

公称通经DN（mm)

50～2000

公称药理PN（Mpa)

0.6

1.0

1.6

2.5

密封试验(Mpa)

0.66

1.1

1.76

2.75

强度试验(Mpa)

0.9

1.5

2.4

3.75

适用温度

碳钢：-29℃～425℃ 不锈钢：-40℃～650℃

适用介质

水、空气、自然气、油品及弱侵蚀性流体

走漏率

切合GB/T13927-92标准

驱动方法

蜗轮传动、电动、气动、液动
D943H电动硬密封蝶阀主要零件质料

零件名称

质料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨
D943H电动硬密封蝶阀标准规范

制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

磨练标准

GB/T 13927-92

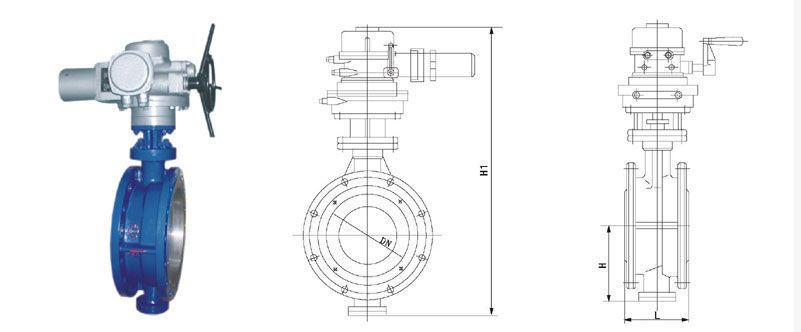

D943H电动硬密封蝶阀主要形状尺寸
D943H-10/16/25/电动硬密封蝶阀主要形状毗连尺寸　(单位:mm)

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

530

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

530

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

565

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

600

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

640

164

250

210

8-18

250

210

8-18

270

220

8-26

150

140

705

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

775

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

945

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

1070

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

1140

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1210

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1335

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1415

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1605

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1844

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

2040

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

2255

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

2380

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2640

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

1400

530

2886

850

1675

1590

36-42

1685

1590

36-48

1755

1640

36-62

1600

600

3156

1030

1915

1820

40-48

1930

1820

40-56

1975

1860

40-62

1800

670

3421

1230

2115

2020

44-48

2130

2020

44-56

2195

2070

44-70

2000

760

3685

1350

2325

2230

48-48

2345

2230

48-62

2425

2300

48-70
 w88优德(中国区)官方网站
注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
