产品名称：Dt343H多条理金属硬密封蝶阀

产品标签：蝶阀,多条理金属硬密封蝶阀

更新时间：2019/5/31 8:36:15

上一个产品： D972X电动对夹式软密封蝶阀

下一个产品：DA71F/P衬氟蝶阀

在线客服：点击这里给我发新闻

在线订购：在线订购

产品详情

Dt343H多条理金属硬密封蝶阀产品概述：

Dt343H多条理金属硬密封蝶阀是三偏心硬密封蝶阀系列产品，属于长寿命、节能型蝶阀。产品切合国家标准JB/T8527－97(金属密封蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的划定。本产品由阀体、蝶板、密封圈、传念头构等主要部件组成。其结构接纳三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行事情时，镌汰其扭矩力，抵达省力，节能之功效。从而确保整体的抗侵蚀．耐高温．,抗靡损的可靠性。

Dt343H多条理金属硬密封蝶阀产品特点

1．结构奇异、型小轻盈、操作无邪、省力、利便

2．密封可靠，可抵达气密封无走漏

3．流量特征趋于直线调理性有最佳

4．接纳三偏心原理，使密封面近似零靡损延伸了阀门的使用寿命

5．应用规模广。如：可用于水、蒸气、油品、空气、煤气等介质

6．适用差别温度及6.4MPa以下的压力品级，耐侵蚀等种种介质管线

Dt343H多条理金属硬密封蝶阀产品用途

本蝶阀适用于食物．医药．石油化工．电厂．钢厂．工业环保水处置惩罚及高层修建．供排水管道上作调理流量和截断流体最佳装置。

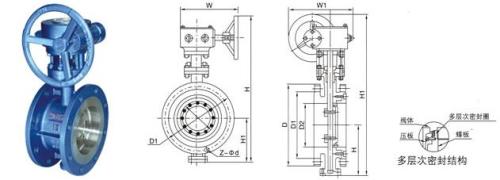

Dt343H多条理金属硬密封蝶阀主要形状尺寸

公称通径 DN		结构长度L		形状尺寸（参考值）				毗连（标准值）						参考重量Dt343H
公称通径 DN		结构长度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	长	H	H1	A1	B1	D	D1	z- d	D	D1	z- d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
