SRBB 崎岖平底篮式过滤器产品概述:
SRBB 崎岖平底篮式过滤器主要由挡管、筒体、滤篮、法兰、法兰盖及紧固件组成。当流体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而清洁的流体通过滤篮过滤由过滤器出口倾轧。当需要洗濯时,旋开筒体底部螺塞扫除流体,拆卸法兰盖,取出滤篮,洗濯后重新放入即可。
崎岖平底篮式过滤器质料表
壳体材质 |
碳钢 |
不锈钢 |
滤框滤网材质 |
不锈钢 |
|
密封件材质 |
耐油石棉、柔性石墨、聚四氟乙烯 |
|
事情温度(℃) |
-30~+380 |
-80~+450 |
公称压力(MPa) |
0.6~6.4 (150Lb~300Lb) |
|
过滤精度(目/in) |
10-300 |
|
毗连方法 |
法兰、对焊 |

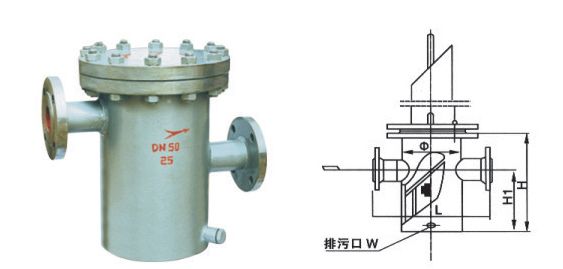

崎岖平底篮式过滤器主要尺寸
公称通径(DN) | 主要尺寸 | ||||
ф | L | H | H1 | W | |
20/25 | 115 | 260 | 250 | 150 | M16 |
32 | 168 | 350 | 285 | 180 | M16 |
40 | 219 | 420 | 340 | 230 | M16 |
50 | 219 | 420 | 370 | 280 | M16 |
65 | 219 | 420 | 425 | 285 | M16 |
80 | 219 | 480 | 425 | 285 | M16 |
100 | 273 | 480 | 520 | 365 | M16 |
150 | 273 | 500 | 580 | 380 | M16 |
200 | 325 | 550 | 670 | 460 | M16 |
250 | 425 | 750 | 860 | 625 | M22 |
![]() |
