![YSTF Y型拉杆伸缩过滤器](/UpFile/201905/2019051158218229.jpg)
产品名称:YSTF Y型拉杆伸缩过滤器
产品标签:过滤器,Y型拉杆伸缩过滤器
更新时间:2019/5/11 16:07:18
上一个产品: BSG41H保温Y型过滤器
下一个产品:GL41F46衬氟Y型过滤器
在线客服:
在线订购:在线订购
产品详情
Y型拉杆伸缩过滤器产品概述:
YSTF Y型拉杆伸缩过滤器是Y型过滤器与伸缩讨论组合,主要用于高层修建、多层修建或工厂内给排水配管,通常装置于减压阀、泄压阀、定水位阀或其它主要装备的入口端,便于扫除杂物或装置拆卸以包管阀类或装备之正常使用。
Y型拉杆伸缩过滤器主要参数
型号 | 公称压力(MPa) | 耐压验压力(MPa) | 事情压力(MPa) |
YSTF-10 | 1.0 | 1.1 | 1.0 |
YSTF-16 | 1.6 | 1.76 | 1.6 |
Y型拉杆伸缩过滤器主要零部件
零件名称 | 管体 | 滤网 | 伸缩拉杆 | O型圈 |
质料 | 灰铸铁或球墨铸铁铸钢 | 不锈钢 | 碳钢镀锌 | 丁腈橡胶 |

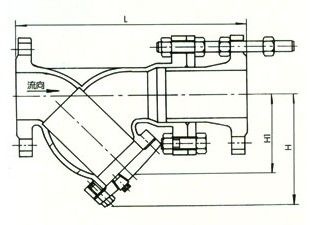

Y型拉杆伸缩过滤器主要尺寸
公称通径(mm) | L | H | H1 |
50 | 300 | 155 | 195 |
65 | 320 | 183 | 245 |
80 | 380 | 210 | 295 |
100 | 430 | 250 | 344 |
125 | 500 | 305 | 415 |
150 | 550 | 358 | 485 |
200 | 650 | 450 | 602 |
250 | 775 | 503 | 718 |
300 | 900 | 578 | 815 |
350 | 1025 | 598 | 844 |
400 | 1150 | 618 | 872 |
![]() |
