Y13H-16C蒸汽减压阀

产品名称:Y13H-16C蒸汽减压阀

产品标签:减压阀,蒸汽减压阀

更新时间:2019/5/8 10:56:51

上一个产品: Y14H-16P波纹管式减压阀

下一个产品:YTG11X-16T带压力表铜减压阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Y13H蒸汽减压阀特点和用途产品概述:

Y13H蒸汽减压阀、Y13H内螺纹蒸汽减压阀属于先导活塞式减压阀 。由主阀和导阀两部分组成 。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成 。导阀主要由阀座、阀瓣、膜片、弹簧、调理弹簧等零件组成 。通过调理调理弹簧压力设定出口压力 ,使用膜片传感出口压力转变 ,通过导阀启闭驱动活塞调理主阀节约部位过流面积的巨细 ,实现减压稳压功效 。
本产品主要用于蒸汽管路 ,起减压稳压作用 。

Y13H内螺纹蒸汽减压阀性能指标

公称压力(MPa

1.6

2.5

壳体试验压力(MPa

2.4

3.75

密封试验压力(MPa

1.6

2.5

最高入口压力(MPa

1.6

2.5

出口压力规模(MPa

0.1-1.0

0.1-1.6

压力特征误差(MPa

GB12246-1989

流量特征误差(MPa

GB12246-1989

最小压差(MPa

0.15

0.15

渗漏量

GB12245-1989

 *:壳体试验不包括膜片、阀盖 。

 Y13H内螺纹蒸汽减压阀主要零件质料:

零件名称

零件质料

阀体 阀盖 底盖

WCB

阀座 阀盘

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合金

活塞环

合金铸铁

导阀座 导阀杆

2Cr13

膜片

1Cr18Ni9Ti

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调理弹簧

60Si2Mn

 w88优德(中国区)官方网站

Y13H内螺纹蒸汽减压阀流量系数(Cv):

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

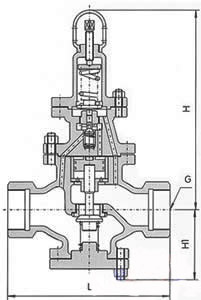

Y13H内螺纹蒸汽减压阀毗连尺寸:

公称通径DN

G

L

H

Hl

15

1/2"

140

295

90

20

3-4"

140

330

98

25

1"

160

330

110

32

1-1/4"

180

330

110

40

1-1/4"

200

345

125

50

2"

230

345

125

注:以上的产品先容 ,参数 ,图片 ,数据仅用于参考 ,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
