BJ45W角式保温阻止阀

产品名称:BJ45W角式保温阻止阀

产品标签:阻止阀,角式保温阻止阀

更新时间:2019/5/18 11:18:04

上一个产品: BJ41H保温阻止阀

下一个产品:J41F46衬氟阻止阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

BJ45W角式保温阻止阀产品概述:
    BJ45W 角式保温阻止阀该阀适用于化工、化肥行业的管路上,夹套内在入蒸汽能避免介质结晶。

型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa)
壳体 密封
BJ45W-25P 2.5 3.75 2.75 ≤200 硝酸类 ≤1.0
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6
BJ45W-25R 2.5 3.75 2.75 硝酸类
BJ45W-40R 4.0 3.0 4.4
BJ45W-64R 6.4 9.0 6.6

BJ45W角式保温阻止阀主要零件质料

零件名称 阀体、阀盖 阀瓣 垫片
BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钛钢 铬镍钛钢+硬质合金 聚四氟乙烯
BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钼钛钢 铬镍钼钛钢+硬质合金 聚四氟乙烯

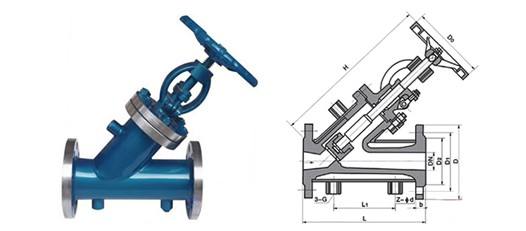

I型主要形状尺寸和毗连尺寸(II型法兰大一级)

公称压力PN 公称通径DN 尺寸
L D D1 D2 D3 B1 fo B D6 3-G Z-Φd H H1 Do
2.5
4.0
15 170 105 75 55 35 8 4 16 51 3/8 4-Φ14 250 262 120
20 190 115 85 65 42 8 4 16 58 3/8 4-Φ14 292 308 140
25 210 135 100 78 50 8 4 18 66 3/8 4-Φ18 340 375 160
32 230 145 110 85 60 8 4 18 76 1/2 4-Φ18 338 375 160
40 260 160 125 100 72 8 4 20 88 1/2 4-Φ18 360 386 160
50 300 180 145 120 94 8 4 22 110 1/2 8-Φ18 410 450 240
65 340 195 160 135 105 8 4 22 121 1/2 8-Φ18 440 485 240
80 380 230 190 160 128 11 4.5 24 150 1/2 8-Φ23 540 600 280
100 430 270 220 188 154 11 4.5 28 176 1/2 8-Φ25 560 625 320
125 490 300 250 218 182 11 4.5 30 204 1/2 8-Φ25 625 737 360
150 550 330 280 248 212 11 4.5 32 204 1/2 12-Φ25 720 790 360
