U41M铸钢柱塞阀

产品名称:U41M铸钢柱塞阀

产品标签:柱塞阀,铸钢柱塞阀

更新时间:2019/5/18 17:13:33

上一个产品: UJ41W不锈钢柱塞阀

下一个产品:UJ41H柱塞阻止阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

U41M铸钢柱塞阀产品概述:
    柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成 ,密封效果由柱塞与密封圈细密配合来抵达 ,柱塞插在两只密封圈中 ,密封面积远大于通俗阻止阀;开关柱塞阀时 ,柱塞在密封圈中缓慢移动 ,接触面险些不磨损 ,关闭时 ,柱塞插入下密封圈 ,截断流道;开启时 ,柱塞虽然脱离下密封圈 ,但仍藏在上密封圈内 ,坚持与外界隔离 ,不致爆发走漏。
    由于柱塞外貌经由高精度外圆磨床加工而成。密封环接纳弹性强、耐磨性高的无毒新型密封质料 ,以是密封可靠 ,耐久耐用。从而提高了柱塞阀的使用寿命。

U41M铸钢柱塞阀结构及事情原理:

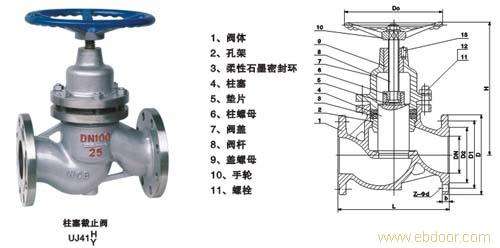

    U41M铸钢柱塞阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成(如图)。当旋转手轮时 ,通过阀杆发动柱塞 ,使柱塞顶斜锥面与阀座锥面往复离合 ,完成阀门的开启和关闭。
    在阀门中 ,柱塞与密封圈间接纳过盈配合。通过调理阀盖牢靠螺栓的压紧 ,使密封圈被压缩 ,内圈紧包柱塞外圈紧贴阀腔内壁 ,这样在密封圈上所爆发的径向分力将在于流体的压力 ,从而包管了密封性 ,杜绝了外走漏。
    由于密封圈接纳回弹性强 ,而靡性高的无毒新型密封质料 ,以是密封可靠、耐久耐用。阀座与柱塞的锥面密封部位 ,接纳优质耐靡质料 ,能包管阀门的使用寿命。
    本阀门团结柱塞阀的无走漏优点和阻止阀的启闭快特点 ,成为一个结构新颖、用途普遍的新品种。

U41M铸钢柱塞阀装置及维修
    1、本公司生产的柱塞式阻止阀出厂前每只均经由调试 ,按标准试压 ,一连三分钟无渗漏使用时只需外表及孔腔洗濯清洁 ,不必拆洗和调解更动 ,基本上可包管在一年内无须磨练。
    2、柱塞式阻止阀可在管疲乏上恣意位置装置。介质流动偏向见阀体上箭头所示。
    3、经由一段时间的使用若有渗漏必需先交无效分蘖门开启后 ,再将阀盖上的压紧螺栓匀称地略加旋紧压至不漏即可 ,不宜盲目将螺栓拧得太紧 ,造成密封圈压坏 ,失去密封作用。
    4、当密封圈损坏需要替换时应注重避免柱塞和新密封圈外貌划痕和碰伤。

U41M铸钢柱塞阀应用规范
设计与制造 GB12235 ,GB12234
结构长度 国标GB12221、部标JB97、美标ANSI、B16.10
法兰结构尺寸 JB81-59、HB5010-58、HG2059220635、ANSI、B16.5
检查和试验 按GB/T13927-1992或IBJ16006-1990、API598之划定

U41M铸钢柱塞阀性能规范

阀体质料 适用温度 适用介质 规模压力
铸钢 ≤425℃ 水、蒸气、石油 PN1.6-10
不锈钢 ≤300℃ 硝酸、醋酸 PN1.6-10
含钼不锈钢 ≤300℃ 氮、氢、氨、尿素 PN1.6-10
蒙乃尔 ≤300℃ 氢、氟、酸 PN1.6-10
铬钼矾钢 ≤600℃ 蒸气、石油 PN1.6-10

1.6Mpa主要形状尺寸和毗连尺寸

DN L D D1 D2 b Z-φd H≈ H1≈ D0 重量
(公斤)
15 130 95 65 45 14 4-14 145 157 100 3.5
20 150 105 75 55 14 4-14 149 165 120 4.4
25 160 115 85 65 14 4-14 166 84 140 5.6
32 180 135 100 78 16 4-18 187 213 160 8.5
40 200 145 110 85 16 4-18 208 236 180 11.0
50 230 160 125 100 16 4-18 234 268 220 15.0
65 290 180 145 120 18 4-18 284 330 240 21.0
80 310 195 160 135 20 8-18 314 358 280 30.0
100 350 215 180 155 20 8-18 365 427 320 41.0
125 400 245 210 185 22 8-18 401 475 360 60.0
150 480 280 240 210 24 8-23 415 505 400 82.0
200 600 335 295 265 26 12-23 508 626 450 147.0
250 650 405 355 320 30 12-25 590 740 500 220.0
300 750 460 410 375 30 12-25 1000 1160 560 290
350 850 520 470 435 34 16-25 1040 1210 640 450
400 914 580 525 485 36 16-30 1200 1400 720 725

2.5Mpa主要形状尺寸和毗连尺寸

DN L D D1 D2 b Z-φd H≈ H1≈ D0 重量
(公斤)
15 130 95 65 45 16 4-14 145 157 100 3.5
20 150 105 75 55 16 4-14 149 165 120 4.4
25 160 115 85 65 16 4-14 166 84 140 5.6
32 180 135 100 78 18 4-18 187 213 160 8.5
40 200 145 110 85 18 4-18 208 236 180 12.0
50 230 160 125 100 18 4-18 234 268 220 16.0
65 290 180 145 120 20 8-18 284 330 240 22.0
80 310 195 160 135 22 8-18 314 358 280 32.0
100 350 230 190 160 24 8-23 365 427 320 46.0
125 400 270 220 188 28 8-25 401 475 360 65.0
150 480 300 250 218 30 8-25 415 505 400 92.0
200 600 360 310 278 34 12-25 508 626 450 165.0
250 650 425 370 332 36 12-30 590 740 500 250.0
300 750 485 430 390 40 16-30 1000 1160 560 305
350 850 550 490 448 44 16-34 1040 1210 640 470
400 914 610 550 505 48 16-34 1200 1400 720 780

4.0Mpa主要形状尺寸和毗连尺寸

DN L D D1 D2 D6 b Z-φd H≈ H1≈ D0 重量
(公斤)
15 130 95 65 45 40 16 4-14 145 157 100 3.5
20 150 105 75 55 51 16 4-14 149 165 120 4.4
25 160 115 85 65 58 16 4-14 166 84 140 5.6
32 180 135 100 78 66 18 4-18 187 213 160 8.5
40 200 145 110 85 76 18 4-18 208 236 180 12.0
50 230 160 125 100 88 20 4-18 234 268 220 16.0
65 290 180 145 120 110 22 4-18 284 330 240 22.0
80 310 195 160 135 121 22 8-18 314 358 280 32.0
100 350 230 190 160 150 24 8-23 365 427 320 46.0
125 400 270 220 188 176 28 8-25 401 475 360 70.0
150 480 300 250 218 204 30 8-25 415 505 400 93.0
200 600 375 320 282 260 38 8-30 508 626 450 185.0
250 650 445 385 345 313 42 12-34 590 740 500 275
300 750 510 450 408 364 46 12-34 1000 1160 560 340
350 850 570 510 465 422 52 16-34 1040 1210 640 510
400 914 655 585 535 474 58 16-41 1200 1400 720 850

6.4Mpa主要形状尺寸和毗连尺寸

DN L D D1 D2 D6 b Z-φd D0
15 170 105 75 55 41 18 4-14 140
20 190 125 90 68 51 20 4-18 160
25 210 135 100 78 58 22 4-18 180
32 230 150 110 82 66 24 4-23 200
40 260 165 125 95 76 24 4-23 240
50 300 175 135 105 88 26 4-23 280
65 340 200 160 130 110 28 8-23 320
80 380 210 170 140 121 30 8-23 360
100 430 250 200 168 150 32 8-25 400
125 500 295 240 202 176 36 8-30 450
150 550 340 280 240 204 38 8-34 500
200 600 405 345 300 260 44 12-34 560
250 650 470 400 352 313 48 12-41 640
300 750 530 460 412 364 54 16-41 800
