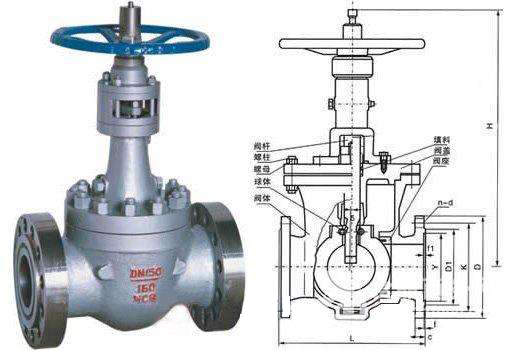

GDQ47H轨道球阀

产品名称：GDQ47H轨道球阀

产品标签：球阀,轨道球阀

更新时间：2019/6/2 14:58:39

上一个产品： Q347Y高压硬密封球阀

下一个产品：Q361F齿轮传动全焊接球阀

在线客服：点击这里给我发新闻 点击这里给我发新闻

在线订购：在线订购



产品详情

GDQ47H轨道球阀产品概述：
    1、流体阻力小，全通径的球阀基本没有流阻。
    2、结构简朴、体积小、重量轻。
    3、细密可靠。它有两个密封面，并且现在球阀的密封面质料普遍使用种种塑料，密封性好，能实现完全密封。在真空系统中也已普遍使用。
    4、操作利便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
    5、维修利便，球阀结构简朴，密封圈一样平常都是运动的，拆卸替换都较量利便。
    6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
    7、适用规模广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
    8、由于球阀在启闭历程中有擦拭性，以是可用于带悬浮固体颗粒的介质中。

GDQ47H轨道球阀应用
    适用于石油化工、液化石油气贮存、炼油厂、自然气、压缩机系统、油气运送管线、轻工、纺织等行业。（GQ47H、GQ347H、GQ647H、GQ947H）

GDQ47H轨道球阀执行标准
    结构长度：JB/T7745 GB/T12221
    毗连法兰：GB/T9113 JB/79 HG20592
    对焊端：GB/T12224
    磨练和试验：JB/T9092

GDQ47H轨道球阀产品特点：
    1、启闭无摩擦。这一功效完全解决了古板阀门因密封面之间相互摩擦而影响密封的问题
    2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有用镌汰装置停车，降低生产本钱
    3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用清静的问题
    4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭
    5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差转变的影响，在种种工况下密封性能都有可靠包管
    6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°匀称通过。不但消除了高速流体对阀座局部的冲洗，也冲走了密封面上的聚积物，抵达自清洁的目的。

GDQ47H轨道球阀性能参数

型号

GQ47H-16C

GQ47H-25C

事情压力（MPa）

1.6

2.5

事情温度（℃）

-190～550

适用介质

水、蒸汽、油品

质料

阀体、阀盖

WCB

阀杆

2Cr13

球体

WCB＋HCr/STL

阀座

25

填料

柔性石墨
GDQ47H轨道球阀主要零件名称及材质

主要型号

零件名称

材质

F
GQ41Y
H

F
GQ41Y
H

阀体、阀盖

WCB

ZG1Cr15Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

阀杆

密封圈

硬质合金、合金钢

导向销

2Cr13 40CrMn

阀杆螺母

铸铁黄铜

螺栓

3.5

1Cr18Ni9Ti

螺母

35 　　45

填料

柔性石墨球PTFE

垫片

柔性石墨复合垫 柔性石墨纠葛垫

手轮

可锻铸铁
GDQ47H轨道球阀主要手艺规范

设计依据

GB

API

结构长度

JB/T　7745　GB/T12221

ANSI　B16.10

毗连法兰

GB/T　9113　JB/79 HG20592

ANSI B16.5

对焊端

GB/T　12224

MSS SP 44　ANSI　B16.25

试验和磨练

JB/T　　9092

SPI　　598
GDQ47H轨道球阀主要产品性能规范

压力品级

试验压力（MPa）

适用情形

壳体试验

密封试验

1.6

2.4

1.76



2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

Class150

2.94

2.2

Class300

7.5

5.5

Class600

16.0

11.0

适用温度

-190-≤550℃

适用介质

水、油、自然气及种种软性介质与悬浮液等

驱动方法

气动、手动、电动
GDQ47H轨道球阀主要毗连尺寸表

压力级

主要尺寸

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

PN1.6MPa

L

100

180

200

230

290

310

350

480

480

600

730

850

980

1100

1200

1250

H

24

260

307

360

410

483

512

581

581

617

672

723

758

791

828

870

㎏

9.5

16

19

28

30

41

55

115

115

215

270

385

502

876

980

1240

PN2.5MPa

L

160

180

200

230

290

310

350

480

480

600

730

850

980

1100

1200

1250

H

260

280

320

260

430

490

525

604

604

642

695

742

781

815

864

905

㎏

9.5

16

19

28

30

45

59

121

121

230

289

402

540

913

1120

1280

PN4.0MPa

L

160

180

200

230

290

310

350

480

480

600

730

850

980

1100

1200

1250

H

260

280

320

360

436

492

527

649

649

701

750

750

790

832

875

910

㎏

10

17

20

25

32

45

59

115

115

2130

295

402

540

913

1124

348

PN6.4MPa

L

160

180

200

230

290

310

350

480

480

600

730

850

980

1100

-

-

H

280

300

329

365

450

509

541

725

725

781

790

806

821

858

-

-

㎏

10

17

20

25

32

52

68

106

168

281

355

498

689

1134

-

-

150Lb

L

127

140

165

178

190

203

229

356

394

457

533

910

686

762

964

914

300Lb

L

165

178

190

216

214

283

305

381

403

502

568

648

762

838

914

991

600Lb

L

216

229

241

292

330

356

432

508

559

660

787

838

889

991

1092

1194
