QJ641M/F高温气动球阀

产品名称:QJ641M/F高温气动球阀

产品标签:球阀,QJ641M/F高温气动球阀

更新时间:2019/6/10 16:13:38

上一个产品: Q941F46电动衬氟球阀

下一个产品:QJ941M/F高温电动球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

QJ641M/F高温气动球阀产品概述:
    高温气动球阀是接纳新型密封质料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳固、密封可靠、磨擦力小、开关轻盈、耐高温、耐磨、耐油、耐侵蚀、使用寿命长等优点,高温气动球阀与阻止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用规模,普遍用于石油、化工、橡胶、造纸、制药等行业,可替换阻止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。

    高温气动球阀的球体、密封圈接纳了特殊的加工工艺和最新密封质料,使球体外貌粗糙度和圆度抵达标准要求,从而提高了密封性能和使用寿命、耐高温的能力。顺时板下手柄发动阀杆驱动球体旋转,使介质顺遂通过。

QJ641M/F高温气动球阀性能参数

型号

公称压力
(MPa)

强度试验压力
(MPa)

密封试验压
(MPa)

适用温度
(℃)

适用介质

QJ641M/F-16P

1.6

2.4

1.8

-28~+300 (M/F)

导热油、水、蒸汽、气体、油品、硝酸类侵蚀性介质、醋酸类侵蚀性介质

QJ641M/F-16P

2.5

3.8

2.8

-28~+350 (PPN)

QJ641M/F高温气动球阀主要零件质料

序号

零部件名称

质料

1

阀体

球墨铸铁、碳素钢、铸不锈钢

2

密封圈

(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃

3

不锈钢

4

填料

聚四氟乙烯

5

填料压盖

QT450-10球墨铸铁

6

阀杆

碳素钢、铬不锈钢

7

手柄

碳钢

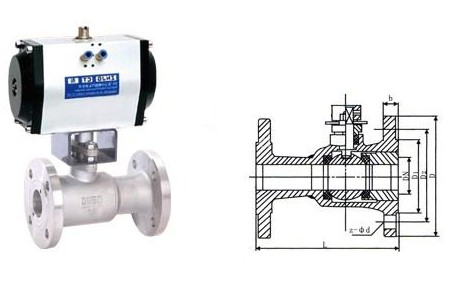

QJ641M/F高温气动球阀主要形状尺寸

型号

规格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ641M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24

 w88优德(中国区)官方网站
注:以上的产品先容,参数,图片,数据仅用于参考,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
