BQ45F/BQ44F保温三通球阀

产品名称:BQ45F/BQ44F保温三通球阀

产品标签:球阀,保温三通球阀

更新时间:2019/6/3 9:19:38

上一个产品: Q11F手动螺纹球阀

下一个产品:DQ15P4N锻钢低温球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

BQ45F/BQ44F保温三通球阀产品概述:
    保温三通球阀具有优异的保温保冷特征,且阀门的通径与管径一致,同时又能有用降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食物等种种系统中,以运送常温下会凝固的高粘度介质。

BQ45F/BQ44F保温三通球阀产品特点
    1、两阀座密封三通球阀具有结构紧凑、外型雅观、密封性能好。它能实现对管道中介质流向的切换,也能使相互笔直的两个通道连通或关闭。
    2、四阀座密封三通球阀具有造型雅观,结构紧拼集理,它不但可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,无邪控制管路中介质的合流分流。

BQ45F/BQ44F保温三通球阀性能参数

公称压力或压力级

法兰
密封性

产品型号

PN1.6pa

凸面

BQ45F-16C

BQ45F-16P

BQ45F-16CF8

BQ45F-16CF3

BQ45F-16R

BQ45F-16CF8

BQ45F-16R3

PN2.5pa

平滑面

BQ45F-25

BQ45F-25P

BQ45F-25CF8

BQ45F-25CF3

BQ45F-25R

BQ45F-25CF8

BQ45F-25R3

PN4.0pa

高低面

BQ45F-40

BQ45F-40P

BQ45F-40CF8

BQ45F-40CF3

BQ45F-40R

BQ45F-40CFR8

BQ45F-40R3

CLASS150

凸面

BQ45F-150(Lb)C

BQ45F-150(Lb)P

BQ45F-150(Lb)P8

BQ45F-150(Lb)P3

BQ45F-150(Lb)R

BQ45F-150(Lb)R8

BQ45F-150(Lb)R3

BQ45F/BQ44F保温三通球阀主要零件质料

主要零件质料

阀体

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG18Ni12Mo2T

CF8M(316)

CF8M(316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni9(304)

00Cr19Nill(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2(316)

0Cr17Ni12Mo2(316L)

密封圈

聚四氟乙烯 对位聚笨

填料、垫圈

V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫

适用
工况

适用介质

重油、胶类等

硝酸侵蚀性介质

强氧化性介质

醋酸等侵蚀性介质

尿素等侵蚀性介质

适用温度

-28~300℃

应用
规范

法兰尺寸

JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214

体验试验按

GB/T13927-89JB/T9092-99

其余制造规范均按本厂标准

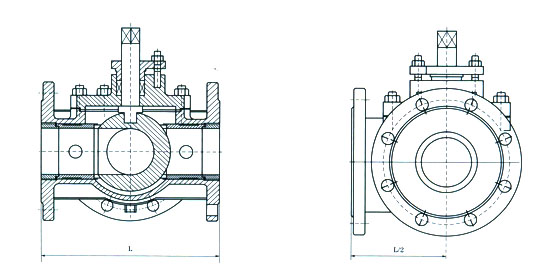

BQ45F/BQ44F保温三通球阀主要形状尺寸

公称压力或压力级

主要尺寸

公称通径DN(mm/in)

15/1/2

20/3/4

25/1

32/1/4

40/1/2

50/2

65/2/1/2

80/3

100/4

125/5

150/6

200/8

PN1.06pa

L

150

150

180

200

220

240

260

280

320

380

440

500

PN2.5pa

L1

75

75

90

100

110

120

130

140

160

190

220

275

PN4.0pa

H

90

90

102

115

135

140

155

185

210

275

305

335

CLASS150

W

140

140

155

250

250

350

350

420

700

1000

1300

1800

 w88优德(中国区)官方网站
注:以上的产品先容,参数,图片,数据仅用于参考,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
