Q41F-ZL铝合金球阀

产品名称:Q41F-ZL铝合金球阀

产品标签:球阀,铝合金球阀

更新时间:2019/6/5 10:17:00

上一个产品: Q14F/Q15F高平台三通球阀

下一个产品:Q41F不锈钢法兰球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Q41F-ZL铝合金球阀产品概述:
    Q41F-ZL法兰铝合金球阀接纳铝合金壳体,不锈钢球芯,具有质料配制合理结构紧凑,重量轻,体积小,使用利便等优点,设有限位和加锁装置,清静可靠。普遍用于非侵蚀性液体运送管道开闭控制(如油罐车,加油站等)调解:旋转法兰内密封座可调解板杆轻重和消除渗漏,当密封环与球面封部位有损伤时,要修正其密封面或者替换。

Q41F-ZL铝合金球阀产品先容
    法兰铝合金球阀又名铝合金槽车球阀,按形状结构可分为铝直通槽车方球阀和铝直通槽车圆球阀,接纳铝合金壳体,不锈钢球芯,具有结构紧凑,重量轻,体积小,使用利便等优点,设有限位和加锁装置,清静可靠。普遍用于非侵蚀性液体运送管道开闭控制(如油罐车,加油站等)旋转法兰内密封座可调解板杆轻重和消除渗漏,当密封环与球面部位有损伤时,要修正其密封面或者替换。

Q41F-ZL铝合金球阀产品特点
    1、铝合金球阀设有要领兰毗连跟圆法兰毗连,知足差别管道需求。
    2、接纳铝合金壳体,具有结构紧凑,重量轻,体积小。
    3、结构紧凑,设有限位和加锁装置,旋转法兰内密封座可调解扳杆轻重和消除渗漏。

Q41F-ZL铝合金球阀产品优点
    1.流体阻力小,全通径的球阀基本没有流阻。
    2.结构简朴、体积小、重量轻。
    3.细密可靠。它有两个密封面,并且现在球阀的密封面质料普遍使用种种氟塑料,密封性好,能实现完全密封。在真空系统中也已普遍使用。
    4.操作利便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
    5.维护利便,球阀结构简朴,密封圈一样平常都是运动的,拆卸替换都较量利便。
    6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
    7.由于球阀在启闭历程中有擦拭性,以是可用于带悬浮固体颗粒的介质中。

Q41F-ZL铝合金球阀主要性能参数

产品名称: 法兰铝合金球阀 产品型号: Q41F-ZL
公称通径: DN50~DN100 结构形式: 球形
公称压力: 0.4Mpa~0.6MPa 毗连方法: 圆法兰、要领兰
适用温度: ≤60oC 驱动方法: 手动
阀体材质: 铝合金 制造标准: 国标GB、德国DIN、美国API、ANSI、ISO
适用介质: 柴油、汽油、煤油 生产厂家:

Q41F-ZL铝合金球阀主要质料及参

壳体材质  铝合金
 阀杆材质  45#镀铬
 球心材质  不锈钢304
 手柄材质  碳钢
 密封圈材质  聚四氟乙烯
 阀杆密封  耐油橡胶
 公称压力  0.6MPa
 壳体试验压力  0.6MPa
 密封试验压力  0.45MPa
 适用介质  汽油、煤油、柴油
 事情情形 -30~+60℃

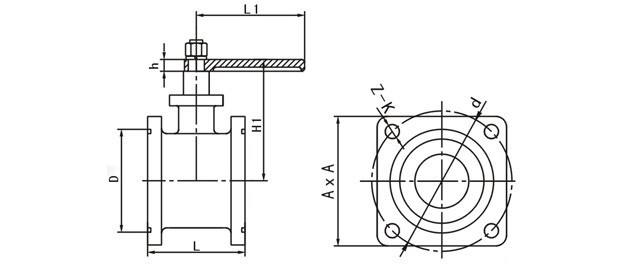

Q41F-ZL铝合金球阀形状毗连尺寸

公称口径 形状毗连尺寸(mm)
L A d D Z-K
DN50 86 120 130 96 4-12
DN65 115 140 155 120 4-14
DN80 130 150 162 135 4-14
DN100 155 180 195 166 4-14
 w88优德(中国区)官方网站

注:以上的产品先容,参数,图片,数据仅用于参考,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
