Q41F法兰式高平台球阀

产品名称:Q41F法兰式高平台球阀

产品标签:球阀,法兰式高平台球阀

更新时间:2019/6/5 15:21:41

上一个产品: Q41F不锈钢法兰球阀

下一个产品:Q41N/F液化气自然气专用球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Q41F法兰式高平台球阀产品概述:
    Q41F法兰式高平台球阀用于种种管路上,用于截断或接通管路中的介质,选用差别的材质,可划分适用于水、蒸汽、油品、液化气、自然气、煤气、氧化性介质、尿素等多种介质。
    1、在种种阀门中,球阀的流动阻力zui小,全径球阀翻开时,球体通道、阀体通道和毗连受径相等并成一直径,介质险些可以毫无损失的流过
    2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、阻止阀较量、球阀体积小、重量轻,便于管道装置

Q947H电动牢靠球阀手艺规范
    毗连形式:法兰
    公称通径:1/2”~4”
    适用介质:水,油,蒸汽,碳酸,硝酸
    压力规模:1000WOG
    启闭力N:400~500
    适用温度:-40~200(°C)
    主体质料:不锈钢,304.316
    设计生产接纳:国际标准, JB, ISO, API, GB, BS等标准设计生产, 其清静性和质量性都经由严酷处置惩罚发放海内外市场。

Q41F法兰式高平台球阀性能规范

型号:

Q41F-16P

品牌:

上海w88优德

材质:

不锈钢

毗连形式:

法兰

结构形式:

浮动球球阀

公称通径:

15~450(mm)

适用介质:

水,气,油,

压力情形:

常压

事情温度:

常温

标准:

国标

流动偏向:

双向

驱动方法:

手动

零部件及配件:

阀体

用途:

节约

类型(通道位置):

二通式

作用工具:

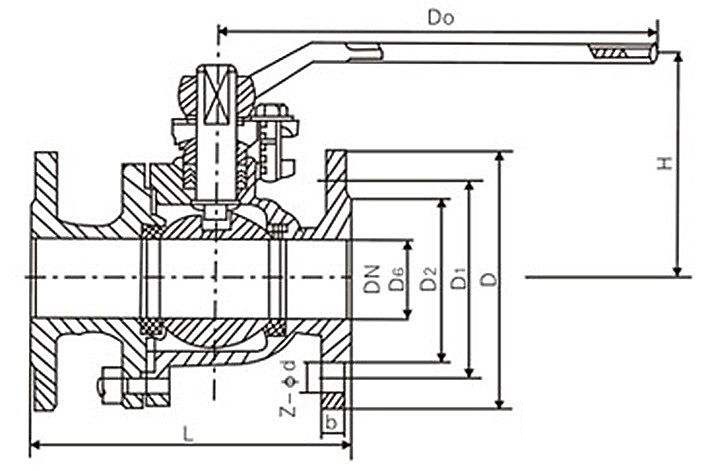

Q41F法兰式高平台球阀形状尺寸
PN1.6MPa

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(Kg)

2.5

3

5

6

7

10

15

19

33

58

93

160

PN2.5MPa

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

2.5

3

5

6

7.5

10

15

20

33

60

93

175
