VSQD卫生级气动球阀

产品名称:VSQD卫生级气动球阀

产品标签:球阀,卫生级气动球阀

更新时间:2019/6/7 10:09:02

上一个产品: VQ947H/VQ977H电动V型球阀

下一个产品:ZGWS卫生级球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

VSQD卫生级气动球阀产品概述:
    气动卫生级气动球阀产品内外用高等抛光装备处置惩罚,抵达外貌细密度要求,有快装、焊接、螺纹毗连方法,卫生级气动球阀普遍用于食物、饮料、制药、乳制品、啤酒以及细腻化工 。
标准:DIN、SMS、ISO、IDF、3A、RJT、DS、BS、BPE、API,JIS,GB  。
    气动卫生级球阀,驱动方法可选用手动、蜗轮、气动、电动,毗连方法可选用法兰、对夹、卡箍、卡套,结构形式可选用直通式,密封结构可选用软密封、硬密封,压力规模PN0.1-10Mpa,公称通径为DN6-100mm,材质可选用不锈钢 。由于阀门的使用规模很是的普遍,统一种阀门在差别的场合与工况有差别的搭配 。

VSQD卫生级气动球阀性能参数
    1、公称通径:15~80mm;
  2、公称压力:PN(1.6,2.5,4.0,6.4)Mpa;<
  3、毗连形式:卡箍夹套;
  4、阀体质料:ZG1Cr18Ni9Ti,ZG1Cr18Ni12mo2Ti, CF8,CF8m;
  5、温度规模:常温-40℃~180℃,中温-40℃~350℃,高温-40OC-450OC;
  6、填料:型聚四氟乙烯填料,柔性石墨;
  7、阀芯型式:O型阀芯
  8、流量特征:快开特征
  9、阀芯质料:Icr18Ni9TI 0017Ni12Mo2Ti;
  10、阀座质料:聚四氟乙烯(PTFE),特制PPL,金属阀座
  11、可调比:350:1;
  12、气缸形式:单缸或双缸式
  13、气缸事情压力:0.4~0.7 Mpa;
  14、气缸开关时间:双作用式1~5秒;
  15、气缸空气耗量:1~131L;
  16、电磁阀电源:220VAC,110VAC,24VAC,24VD

VSQD卫生级气动球阀手艺参数

空气驱动

压缩空气 4-6bar(可带手轮)

公称通经

15100mm

公称压力

1.66.3Mpa

适用温度

-20+200

毗连方法

对焊、卡箍

阀结构

三块式

阀体材质

316L316

阀芯材质

316L316

密封材质

PTFE

适用介质

卫生级别工矿适用

可选附件

限位开关、定位器、电磁阀、减压阀

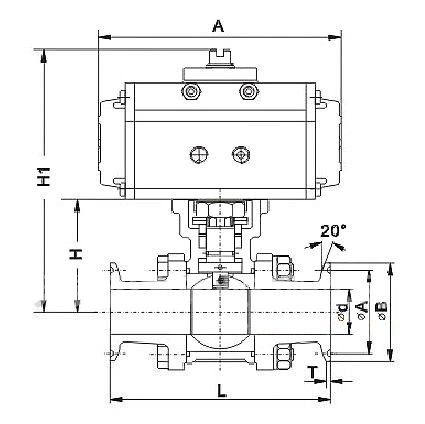

VSQD卫生级气动球阀毗连尺寸

通径 (mm)

英寸

尺寸( mm

卡箍

对接

L

D1

D2

L

D1

D2

15

1/2

88.9

9.4

25.4

88.9

9.4

12.7

20

3/4

101.6

15.7

25.4

101.6

15.7

19.1

25

1

114.3

22.1

50.4

114.3

22.1

25.4

40

1 1/2

139.7

34.8

50.4

139.7

34.8

38.1

50

2

158.8

47.5

63.9

158.8

47.5

50.8

65

2 1/2

197.5

60.2

77.5

197.5

60.2

63.5

80

3

228.6

72.9

90.9

228.6

72.9

76.2

100

4

241.3

97.4

118.9

241.3

97.4

101.6
