QJ41M/F法兰高温球阀

产品名称:QJ41M/F法兰高温球阀

产品标签:球阀 ,法兰高温球阀

更新时间:2019/6/7 16:31:09

上一个产品: Q61Y对焊式高压硬密封球阀

下一个产品:QJ41M/F高温硬密封球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

QJ41M/F法兰高温球阀产品概述:
    法兰高温球阀是接纳新型密封质料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳固、密封可靠、磨擦力小、开关轻盈、耐高温、耐磨、耐油、耐侵蚀、使用寿命长等优点 ,法兰高温球阀与阻止阀、柱塞阀、排污阀 ,结构长度相符 ,扩大了球阀使用规模 ,普遍用于石油、化工、橡胶、造纸、制药等行业 ,可替换阻止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类 ,使用温度:≤350℃。

QJ41M/F法兰高温球阀性能参数

型号

公称压力
(MPa)

强度试验压力
(MPa)

密封试验压
(MPa)

适用温度
(℃)

适用介质

QJ41M/F-16C

1.6

2.4

1.8

-28~+300 (M/F)

导热油、水、蒸汽、气体、油品、硝酸类侵蚀性介质、醋酸类侵蚀性介质

QJ41M/F-16C

2.5

3.8

2.8

-28~+350 (PPN)

QJ41M/F法兰高温球阀主要零件质料

序号

零部件名称

质料

1

阀体

球墨铸铁、碳素钢、铸不锈钢

2

密封圈

(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃

3

不锈钢

4

填料

聚四氟乙烯

5

填料压盖

QT450-10球墨铸铁

6

阀杆

碳素钢、铬不锈钢

7

手柄

碳钢

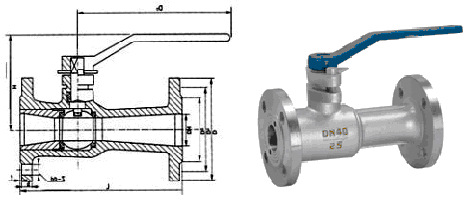

QJ41M/F法兰高温球阀主要形状尺寸

型号

规格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ41M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24
