Q61F三片式活接对焊球阀

产品名称:Q61F三片式活接对焊球阀

产品标签:球阀 ,三片式活接对焊球阀

更新时间:2019/6/7 17:26:58

上一个产品: Q61F三片式承插焊球阀

下一个产品:Q61Y焊接式高压硬密封球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Q61F三片式活接对焊球阀产品概述:
    三片式活接对焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件 ,球体随阀杆转动实现启闭行动的阀门。球阀的启闭件是一个有孔的球体 ,绕笔直于通道的轴线旋转 ,从而抵达启闭通道的目的。球阀主要用于截断或接通管道和装备介质 ,也可用于流体的调理与控制 ,球阀流体阻力小 ,结构简朴 ,体积小 ,重量轻 ,细密可靠 ,操作维修利便 ,不会引起阀门密封面的侵蚀 ,适用规模广。

Q61F三片式活接对焊球阀性能参数

公称压力

1.6-6.4MPa

适用稳固规模

-20~232℃~350℃

适用介质

水、油、气及某些侵蚀性液体

对焊标准(BW)

GB12224.ANSIB16.25

Q61F三片式活接对焊球阀主要零件质料

零件名称

材质

阀体

不锈钢CF8M

密封圈

聚四氟乙烯PTFE

阀盖

不锈钢CF8/CF8M

球体

不锈钢CF8

阀杆

不锈钢SS316

螺母

不锈钢CF8

垫圈

聚四氟乙烯PTFE

手柄套

塑料

手柄

不锈钢SS304

压紧螺母

不锈钢SS304

弹簧垫圈

不锈钢SS304

锁片

不锈钢SS304

螺栓

不锈钢SS304

套管

不锈钢CF8

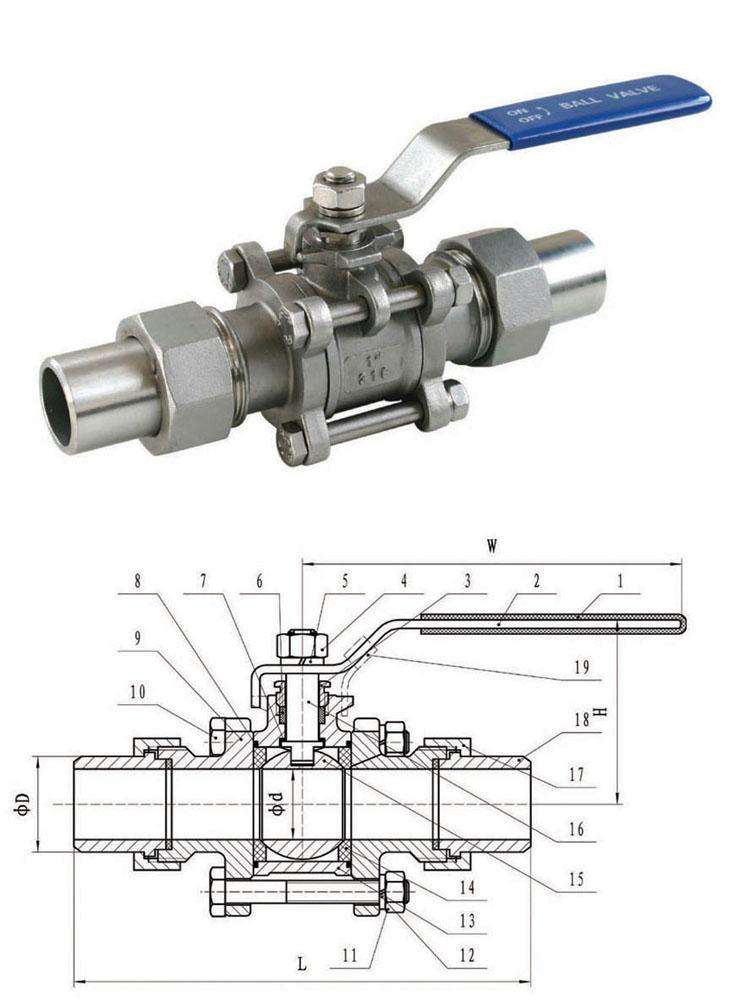

Q61F三片式活接对焊球阀主要形状尺寸

SIZE

1/4"

3/8"

1/2"

3/4"

1"

1-1/4"

2-1/2"

2"

d

11.6

12.7

15

20

25

32

38

50.8

D

17

17

21

26

31

38

46

60

L

150

150

180

195

210

225

260

300

H

48

48

54

57

72

79

81

97

E

120

120

120

130

154

154

185

185

 w88优德(中国区)官方网站
注:以上的产品先容 ,参数 ,图片 ,数据仅用于参考 ,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
