Q41F/Y日标球阀

产品名称:Q41F/Y日标球阀

产品标签:球阀,日标球阀

更新时间:2019/6/10 10:26:10

上一个产品: Q41F/H/Y美标球阀

下一个产品:Q41F德标球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Q41F/Y日标球阀产品概述:
    日标球阀主要用于截断或接通介质 ,也可用于流体的调理与控制。日标球阀普遍用于石油、化工、冶金、电力、修建、热力、给排水、水处置惩罚等行业。

Q41F/Y日标球阀执行标准
    1、设计与制造按ANSI B16.34 ,JIS 2071
    2、结构长度按JIS B2002
    3、法兰毗连尺寸按JIS B2212 ,2214
    4、磨练按JIS B2003

Q41F/Y日标球阀压力试验

试验项目

壳体试验

密封试验

上密封试验

气密封试验

介质

单位

MPa

MPa

MPa

MPa

公称压力

10K

2.4

1.5

1.5

0.5-0.7

20K

5.8

4.0

4.0

Q41F/Y日标球阀主要零件质料

名称

质料

阀体
阀盖

A216WCB

A352 LCB

A217 WC6

A217 WC9

A217C5

A351 CF8

A351 CF8M

A351 CF3

A351 CF3M

球体

A182 F6

A182 F304

阀杆

A182 F6

A182 F304

A182 F316

A182 F304L

A182 F316L

手柄

KTH350-10

螺柱

A193-B7 A320-L7 A193-B8

螺母

A194-2H A194-7 A194-8

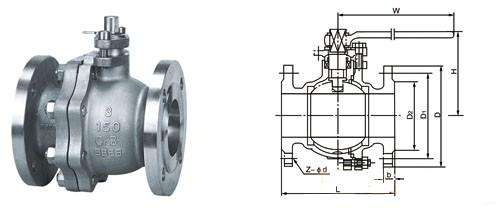

Q41F/Y日标球阀主要形状尺寸

型号

规格 (mm)

尺寸 (mm)

inch

DN

L

D

D1

D2

b

z-Φd

H

D0

Q410F/Y-10K

Q341F/Y-10K

Q641F/Y-10K

1/2″

15

108

95

70

52

12

4-Φ15

68

115

3/4″

20

117

100

75

58

14

4-Φ15

75

130

1″

25

127

125

90

70

14

4-Φ19

85

150

11/4″

32

140

135

100

80

16

4-Φ19

96

190

11/2″

40

165

140

105

85

16

4-Φ19

107

230

2″

50

178

155

120

100

16

4-Φ19

118

240

21/2″

65

190

175

140

120

18

4-Φ19

145

280

3″

80

203

185

150

130

18

8-Φ19

160

310

4″

100

229

210

175

155

18

8-Φ19

185

330

5″

125

356

250

210

185

20

8-Φ23

230

600

6″

150

394

280

240

215

22

8-Φ23

260

800

8″

200

457

330

290

265

22

12-Φ23

310

1000

10″

250

533

400

355

325

24

12-Φ25

350

1200


型号

规格(mm)

尺寸 (mm)

inch

DN

L

D

D1

D2

b

z-Φd

H

D0

Q41F/Y-20K

Q341F/Y-20K

Q641F/Y-20K

1/2″

15

140

95

70

52

14

4-Φ15

72

115

3/4″

20

152

100

75

58

16

4-Φ15

75

130

1″

25

165

125

90

70

16

4-Φ19

85

150

11/4″

32

178

135

100

80

18

4-Φ19

95

190

11/2″

40

190

140

105

85

18

4-Φ19

110

230

2″

50

216

155

120

100

22

8-Φ19

120

240

21/2″

65

241

175

140

120

24

4-Φ19

150

280

3″

80

283

200

160

135

26

8-Φ23

165

310

4″

100

305

225

185

160

28

8-Φ23

190

330

5″

125

381

270

225

195

30

8-Φ25

240

600

6″

150

403

305

260

230

32

12-Φ25

270

800

8″

200

502

350

305

275

34

12-Φ25

315

1000

10″

250

568

430

380

345

34

12-Φ27

380

1200
