Z961Y高温高压电动电站闸阀

产品名称:Z961Y高温高压电动电站闸阀

产品标签:闸阀,高温高压电动电站闸阀

更新时间:2019/5/14 9:13:26

上一个产品: Z43H平板闸阀

下一个产品:Z41T明杆铸铁闸阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Z961Y高温高压电动电站闸阀产品概述:

Z961Y-P54100VZ961Y-P54140VZ961Y-P54170V 高温高压电动电站闸阀:电动、对接焊毗连形式、明杆楔式刚性单闸板 ,阀座密封面质料为铬钼钒钢堆焊钴铬钨合金 ,事情压力10MPa~17MPa ,阀体质料为铬钼钒钢的高温高压电站闸阀 。

1、设计制造按JB/T3595等标准 ,可与国产装备配套使用
2、阀门中腔接纳压力自紧式密封结构、密封性能好 ,支管两头为焊接结构 。
3、闸板与阀座密封面接纳司太立(stellite)钴基硬质合金堆焊而成 ,耐磨、耐高温、耐侵蚀、抗擦伤性能好 。
4、阀杆经调质和外貌氮化处置惩罚 ,有优异的抗侵蚀性和抗擦伤性 。
5、启闭件的结构可凭证用户要求设计成单板、双板、平行双板等差别形式 。
高温高压电动电站闸阀引用标准
制造与验收手艺条件按日本火力发电用阀门标准E101和JB/T3595-93的划定;
结构长度按E101的划定或按用户提供尺寸;
焊接坡口接电力工业治理标准78DG的划定或按用户提供尺寸 。
高温高压电动电站闸阀主要手艺参数
产品型号
试验压力(MPa)
事情压力(MPa)
事情温度(℃)
适用介质
强度试验
密封试验/上密封实验
Z960Y-250
25
37.5
27.5
-
≤425
水、蒸汽
Z960Y-320
32
48.0
36.0
-
≤425
Z960Y-P54100
-
30.0
22.0
P5410
≤540
蒸汽
Z960Y-P54170
-
48.0
36.0
P5417
≤540

高温高压电动电站闸阀主要零件质料

零件名称
质料牌号
阀体
WCB
WC6
WC9
阀板
WCB
WC6
WC9
阀盖
25
12Cr1Mo1VA
阀杆
1Cr17Ni2
20Cr1Mo1VA
阀座
25
12Cr1Mo1VA
密封环
S软钢(增强柔性石墨)
S软钢
F软钢
填料
增强柔性石墨
支架
WCB
WCB或WC6
阀杆螺母
45(ZCuZn25A16Fe3Mn3)
四开环
1Cr13
20Cr1MoVA

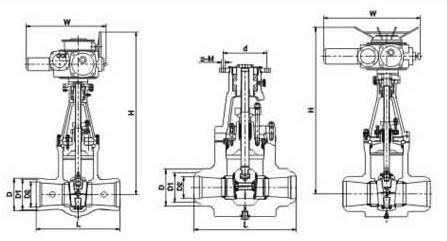

高温高压电动电站闸阀主要形状尺寸

公称通径
主要形状尺寸和毗连尺寸(mm)
电动装置
重量(kg)
d
L
H
L1
L2
Z960Y-250
100
84
406
1164
437
277
DZW45
234
125
100
483
1402
437
277
DZW60
343
175
158
711
1650
554
309
DZW180
638
225
200
864
1650
554
309
DZW180
654
300
280
1067
2106
764
398
DZW350
1973
Z960Y-320
100
96
533
1236
437
277
DZW60
291
125
118
610
1302
437
277
DZW60
315
150
148
762
1403
526
283
DZW90
672
175
148
762
1650
554
309
DZW180
684
225
222
1041
1650
554
309
DZW180
696
Z960Y-P54100V
175
148
762
1650
554
309
DZW180
683
225
222
1041
1650
554
309
DZW180
704
250
222
1041
1795
554
309
DZW180
1214
300
294
1245
2080
554
309
DZW250
2125
Z960Y-P54170V
125
98
630
1230
437
277
DZW60
312
225
186
1060
1680
554
309
DZW180
1401
300
278
1397
2265
764

DZW500
2834
325
310
1448
2265
690
398
DZW500
2632
350
338
1550
2536
715

DZWC-4
