Z41H铸钢闸阀

产品名称:Z41H铸钢闸阀

产品标签:闸阀,铸钢闸阀

更新时间:2019/5/14 9:50:13

上一个产品: Z41T明杆铸铁闸阀

下一个产品:Z641H气动闸阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Z41H铸钢闸阀产品概述:

铸钢闸阀是最常用的截断阀之一 ,主要用来接通或截断管路中的介质 ,不适用于调理介质流量 。铸钢闸阀适用的压力、温度及口径规模很大 ,尤其适用于中、大口径的管道 。 公称尺寸 DN15~DN800 ,公称压力 1.6MPa~20.0MPa ,密封面接纳石棉石墨或柔性石墨 ,事情温度 ≤570℃ ,操作方法有手动、齿轮传动、电动、气动等 ,适用于水、蒸汽、油品介质管路中 。

产品特点
1.结构紧凑 ,设计合理 ,阀门刚性好 ,通道流通 ,流阻系数小 。
2.密封面为不锈钢或硬质合金 ,使用寿命长 。
3.接纳石棉石墨或柔性石墨 ,密封可靠 ,操作轻盈无邪 。
4.可接纳种种配管法兰标准及法兰密封面形式 ,知足种种工程需要及用户要求 。
5.普遍应用于石油、化工、水力、火力电站种种系统的管路上 。
Z41HZ41YZ41W  PN16~PN200 钢制楔式闸阀:手动、法兰毗连形式、明杆楔式刚性单闸板 ,阀座密封面质料为不锈钢 ,公称压力 PN16~PN200 ,阀体质料为碳素钢(Z41H-16C Z41H-25 Z41Y-16C Z41Y-25 Z41H-40~200)、不锈钢(Z41W-16P Z41W-25P Z41Y-16P Z41Y-25P Z41W-16R Z41W-25R Z41Y-16R Z41Y-25R Z41H-40P~200P Z41H-40R~200R)、合金钢(Z41Y-16I Z41Y-25I Z41Y-16V Z41Y-25V Z41H-40I~200I)的闸阀 。
Z41 闸阀适用于事情压力 1.6~20.0MPa ,事情温度 -29℃~570℃的石油、化工、水力、火力电站种种系统的管路上 ,切断或接通管路介质 。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫自然气等 。
铸钢闸阀主要性能参数

Z41HZ41YZ41W  PN16~PN200 钢制楔式闸阀主要性能参数
型号
PN
事情压力 / MPa
适用温度 /
适用介质
Z41H-16C、25
16、25
1.6、2.5
≤425
水、蒸汽、油品
Z41Y-16C、25
Z41W-16P、25P
16、25
1.6、2.5
≤150
弱侵蚀性介质
Z41Y-16P、25P
Z41W-16R、25R
Z41Y-16R、25R
Z41Y-16I、25I
≤550
油品、蒸汽
Z41Y-16V、25V
≤570
水、蒸汽、油品
Z41H-40~200
40~200
4.0~20.0
≤425
水、蒸汽、油品
Z41H-40I~200I
40~200
4.0~20.0
≥550
水、蒸汽、油品
Z41H-40P~200P
40~200
4.0~20.0
≤200
硝酸类
Z41H-40R~200R
40~200
4.0~20.0
≤200
硝酸类


铸钢闸阀主要零件质料

Z41HZ41YZ41W  PN16~PN200 钢制楔式闸阀零部件质料
型号
质料
阀体、阀盖、闸板
阀杆
密封面
填料
Z41H-16C、25
碳素钢
铬不锈钢
堆焊铁基合金
石棉石墨或柔性石墨
Z41Y-16C、25
堆焊硬质合金
Z41W-16P、25P
铬镍钛不锈钢
铬镍钛不锈钢
本体质料
石棉石墨或柔性石墨
Z41Y-16P、25P
堆焊硬质合金
Z41W-16R、25R
铬镍钼钛不锈钢
铬镍钼钛不锈钢
本体质料
Z41Y-16R、25R
堆焊硬质合金
Z41Y-16I、25I
铬钼合金钢
铬钼合金钢
堆焊硬质合金
Z41Y-16V、25V
铬钼钒钢
铬钼钒钢
堆焊硬质合金
柔性石墨
Z41H-40~200
碳钢
铬不锈钢
碳钢+Cr13或硬质合金
柔性石墨
Z41H-40I~200I
铬钼钢
合金钢
合金钢+硬质合金
柔性石墨
Z41H-40P~200P
铬镍钛钢
不锈钢
不锈钢或不锈钢+硬质合金
柔性石墨
Z41H-40R~200R
铬镍钼钛钢
不锈钢
不锈钢或不锈钢+硬质合金
柔性石墨

 w88优德(中国区)官方网站

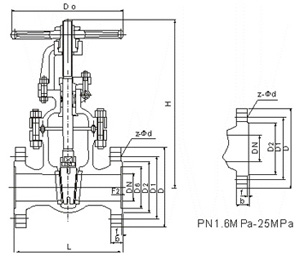

铸钢闸阀主要形状尺寸

Z41HZ41YZ41W  PN16 钢制楔式闸阀主要形状及结构尺寸(mm
DN
L
D
D1
D2
b
f
z-φd
H
D0
重量 / kg
15
130
95
65
45
14
2
4-φ14
175
200
4
20
150
105
75
55
14
2
4-φ14
180
200
5
25
160
115
85
65
14
2
4-φ14
210
200
6
32
180
135
100
78
16
2
4-φ18
210
200
7
40
200
145
110
85
16
3
4-φ18
350
200
19
50
250
160
125
100
16
3
4-φ18
358
240
29
65
265
180
145
120
18
3
4-φ18
375
240
33
80
280
195
160
135
20
3
8-φ18
433
280
45
100
300
215
180
155
20
3
8-φ18
502
320
63
125
325
245
210
185
22
3
8-φ18
612
360
108
150
350
280
240
210
24
3
8-φ23
676
360
134
200
400
335
295
265
26
3
12-φ23
820
400
192
250
450
405
355
320
30
3
12-φ25
969
450
273
300
500
460
410
375
30
4
12-φ25
1142
560
379
350
550
520
470
435
34
4
16-φ25
1280
640
590
400
600
580
525
485
36
4
16-φ30
1452
640
850
450
650
640
585
545
40
4
20-φ30
1541
720
907
500
700
705
650
608
44
4
20-φ34
1676
720
958
600
800
840
770
718
48
5
20-φ41
1874
800
1112

Z41HZ41YZ41W  PN25 钢制楔式闸阀主要形状及结构尺寸(mm
DN
L
D
D1
D2
b
f
z-φ;d
H
D0
重量 / kg
15
130
95
65
45
16
2
4-φ14
175
200
4
20
150
105
75
55
16
2
4-φ14
180
200
5
25
160
115
85
65
16
2
4-φ14
210
220
6
32
180
135
100
78
18
2
4-φ18
210
220
7
40
200
145
110
85
18
3
4-φ18
350
220
18
50
250
160
125
100
20
3
4-φ18
358
250
25
65
265
180
145
120
22
3
8-φ18
373
280
35
80
280
195
160
135
22
3
8-φ18
435
300
50
100
300
230
190
160
24
3
8-φ23
500
350
65
125
325
270
220
188
28
3
8-φ25
614
400
100
150
350
300
250
218
30
3
8-φ25
674
450
135
200
400
360
310
278
34
3
12-φ25
818
500
180
250
450
425
370
332
36
3
12-φ30
969
550
207
300
500
485
430
390
40
4
16-φ30
530
560
400
350
550
550
490
448
44
4
16-φ34
1280
640
631
400
600
610
550
505
48
4
16-φ34
1450
640
900
450
650
660
600
555
50
4
20-φ34
1541
720
1013
500
700
730
660
610
52
4
20-φ41
1676
720
1166
600
800
840
770
718
56
5
20-φ41
1874
800
1258
700
900
955
875
815
60
5
24-φ48
2280
850

800
1000
1070
990
930
64
5
24-φ48
2420
900

Z41HZ41YZ41W  PN40PN63 钢制楔式闸阀主要形状及结构尺寸(mm
DN
L
D
H
W
重量 / kg
50
250
160
685
250
30
175
30
65
280
180
705
250
41
200
300
42
80
310
195
780
250
48
210
350
51
100
350
230
805
300
78
250
400
80
125
400
270
890
350
112
295
400
125
150
450
300
945
350
152
340
1002
450
175
200
550
375
1100
400
200
405
1150
450
220
250
650
445
1350
450
300
470
500
320
300
750
510
1445
500
450
530
1528
650
490
350
850
570
1665

680
595
1792

700
400
950
655
1930

850
670
2180

920

Z41HZ41YZ41W  PN100 钢制楔式闸阀主要形状及结构尺寸(mm
DN
L
D
H
W
重量 / kg
50
250
195
680
300
48
65
280
220
720
300
68
80
310
230
870
350
92
100
350
265
885
400
133
125
400
310
1020
450
216
150
450
350
1110
500
275
200
550
430
1225
500
360
250
650
500
1257
550
700

Z41HZ41YZ41W  PN160 钢制楔式闸阀主要形状及结构尺寸(mm
DN
L
D
H
W
重量 / kg
65
340
245
820
350
110
80
390
260
850
350
145
100
450
300
980
400
192
125
525
355
1050
450
307

Z41HZ41YZ41W  PN200 钢制楔式闸阀主要形状及结构尺寸(mm
DN
L
D
H
W
重量 / kg
50
350
210
712
350
108
65
410
260
765
400
195
80
470
290
835
450
250
100
550
360
950
500
350
125
650
385
1080
500
540
150
750
440
1140
600
738
注:以上的产品先容 ,参数 ,图片 ,数据仅用于参考 ,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
