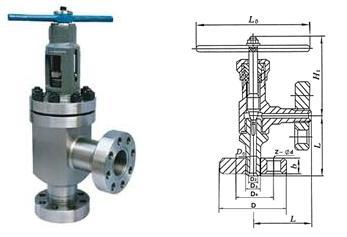

J44H高压角式阻止阀

产品名称:J44H高压角式阻止阀

产品标签:阻止阀,高压角式阻止阀

更新时间:2019/5/17 17:00:02

上一个产品: J44W不锈钢角式阻止阀

下一个产品:NKJ41H法兰真空阻止阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

J44H高压角式阻止阀产品概述:
    J44H高压角式阻止阀的启闭件是塞形的阀瓣 ,密封面呈平面或锥面 ,阀瓣沿流体的中心线作直线运动。阀杆的运动形式 ,有升降杆式(阀杆升降 ,手轮不升降) ,也有升降旋转杆式(手轮与阀杆一起旋转升降 ,螺母设在阀体上)。阻止阀只适用于全开和全关 ,不允许作调理和节约。
    J44H高压角式阻止阀属于强制密封式阀门 ,以是在阀门关闭时 ,必需向阀瓣施加压力 ,以强制密封面不走漏。当介质由阀瓣下方进入阀六时 ,操作力所需要战胜的阻力 ,是阀杆和填料的磨擦力与由介质的压力所爆发的推力 ,关阀门的力比开阀门的力大 ,以是阀杆的直径要大 ,不然会爆发阀杆顶弯的故障。近年来 ,从自密封的阀门泛起后 ,阻止阀的介质流向就改由阀瓣上方进入阀腔 ,这时在介质压力作用下 ,关阀门的力小 ,而开阀门的力大 ,阀杆的直径可以响应地镌汰。同时 ,在介质作用下 ,这种形式的阀门也较严密。我国阀门“三化给”曾划定 ,阻止阀的流向 ,一律接纳自上而下。
    J44H高压角式阻止阀开启时 ,阀瓣的开启高度 ,为公称直径的25%~30%时 ,流量已抵达最大 ,体现阀门已达全开位置。以是阻止阀的全开位置 ,应由阀瓣的行程来决议。

J44H 高压角式阻止阀主要性能规范
遵照规范 STANDARD
设计与制造 GB12233/GB 12235
结构长度 GB 12221/JB96(长系列)
结构长度 GB78/JB79(GB、HG、SH)
压力试验 GB/T 13927
标记 GB 12220
供货 GB/T12252

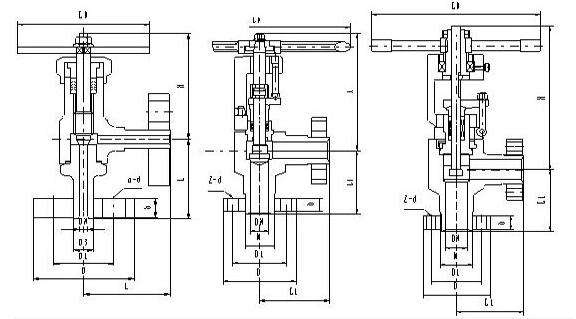

J44H高压角式阻止阀1.6MPa主要毗连尺寸

DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5
25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5
32 21/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12
40 21/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14
50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19
65 21/2 145 180 145 120 2 20 4-φ18 180 355 400 27
80 3 155 195 160 135 2 22 4-φ18 240 400 450 42
100 4 175 215 180 155 2 24 8-φ18 240 455 495 50
125 5 200 245 210 185 2 26 8-φ18 280 530 560 64
150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85
200 8 275 335 295 265 2 30 8-φ23 360 650 770 155

J44H 高压角式阻止阀2.5MPa主要毗连尺寸

DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 16 4-φ14 120 245 270 7.5
20 3/4 75/95 105 75 55 2 16 4-φ14 120 250 275 8.8
25 1 80/100 115 85 65 2 16 4-φ14 140 260 290 11
32 21/4 95/105 135 100 78 2 18 4-φ18 140 290 325 13
40 21/2 100/115 145 110 85 3 18 4-φ18 160 300 335 18
50 2 115/125 160 125 100 3 20 4-φ18 180 355 400 31
65 21/2 145 180 145 120 3 22 8-φ18 220 400 450 39
80 3 155 195 160 135 3 22 8-φ18 280 450 495 50
100 4 175 230 190 160 3 24 8-φ23 320 530 590 60
125 5 200 270 220 188 3 28 8-φ25 380 600 650 75
150 6 240/225 300 250 218 3 30 8-φ25 400 650 770 98
200 8 275 360 310 278 3 34 12-φ23 450 700 850 170

w88优德(中国区)官方网站  w88优德(中国区)官方网站

注:以上的产品先容 ,参数 ,图片 ,数据仅用于参考 ,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
