产品名称：J11T内螺纹阻止阀
产品标签：阻止阀,内螺纹阻止阀
更新时间：2019/5/18 10:14:23
上一个产品： J41J衬胶阻止阀
下一个产品：J11W不锈钢内螺纹阻止阀
在线客服：
在线订购：在线订购
产品详情
J11T内螺纹阻止阀产品概述：
J11T/J11X 内螺纹阻止阀只供全开、全关种种管路或设惫亓介质运行之用，不允许作节约用。手轮顺时针旋转为关闭，反之开启，介质流向与阀体箭头一致，不得借助任何杠杆开关。
公称压力：PN1.6MPa
适用介质：水、蒸汽轻质石油及非侵蚀性介质
J11T内螺纹阻止阀设计与制造标准
设计与制造：GB12233
结构长度：GB12221
螺纹毗连尺寸：GB/T15918.1-93
磨练与实验：GB/T13927
J11T内螺纹阻止阀主要手艺参数
| 型号 | 公称压力 | 试验压力 | 事情温度 | 适用介质 | |
| 强度 | 密封 | ||||
| J11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水、蒸气 |
| J11X-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水 |
J11T内螺纹阻止阀主要零件质料
| 零件名称 | 质料 |
| 阀体、阀盖 | 灰铸铁 |
| 阀杆 | 碳钢 |
| 密封圈 | 黄铜 |
| 手轮 | 灰铸铁 |

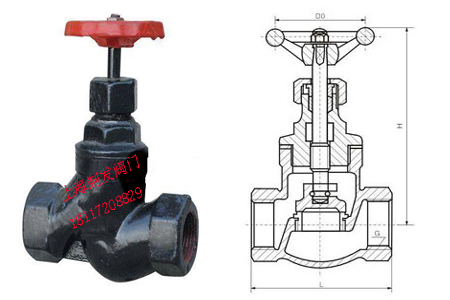

J11T内螺纹阻止阀主要形状尺寸
| 型号 | 公称压力 | 尺寸(mm) | 重量kg | ||
| DN(mm) | L | H | D0 | ||
| J11T-16 J11X-16 |
15 | 65 | 100 | 60 | 0.66 |
| 20 | 75 | 104 | 60 | 0.92 | |
| 25 | 90 | 120 | 75 | 1.53 | |
| 32 | 105 | 124 | 75 | 1.9 | |
| 40 | 120 | 136 | 100 | 2.4 | |
| 50 | 140 | 148 | 100 | 3.4 | |
注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
