Q11F三片式手柄球阀

产品名称:Q11F三片式手柄球阀

产品标签:球阀  ,三片式手柄球阀

更新时间:2019/6/8 15:29:47

上一个产品: PQ340F上装式偏心半球阀

下一个产品:Q11F一片式球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Q11F三片式手柄球阀产品概述:
    三片式手柄球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件  ,球体随阀杆转动实现启闭行动的阀门。球阀的启闭件是一个有孔的球体  ,绕笔直于通道的轴线旋转  ,从而抵达启闭通道的目的。球阀主要用于截断或接通管道和装备介质  ,也可用于流体的调理与控制  ,球阀流体阻力小  ,结构简朴  ,体积小  ,重量轻  ,细密可靠  ,操作维修利便  ,不会引起阀门密封面的侵蚀  ,适用规模广。

Q11F三片式手柄球阀性能参数

公称压力

适用稳固规模

适用介质

螺纹类型

1.6-6.4MPa

-20~232℃~350℃

水、油、气及某些侵蚀性液体

G。NPT。BSPT。BSP。DI259/2999

Q11F三片式手柄球阀主要零件质料

零件名称

材质

阀体

不锈钢CF8M

碳钢

密封圈

聚四氟乙烯PTFE

碳钢WCB

阀盖

不锈钢CF8M

聚四氟乙烯PTFE

球体

不锈钢SS316

不锈钢SS316

阀杆

不锈钢SS316

不锈钢CF8M

螺母

不锈钢SS304

FCD45

垫圈

不锈钢SS304

FCD45

手柄套

塑料

塑料

手柄

不锈钢SS304

不锈钢SS304

阀杆螺母

不锈钢SS304

B7

填料压盖螺母

不锈钢SS304

FCD45

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

螺栓

不锈钢SS304

B8

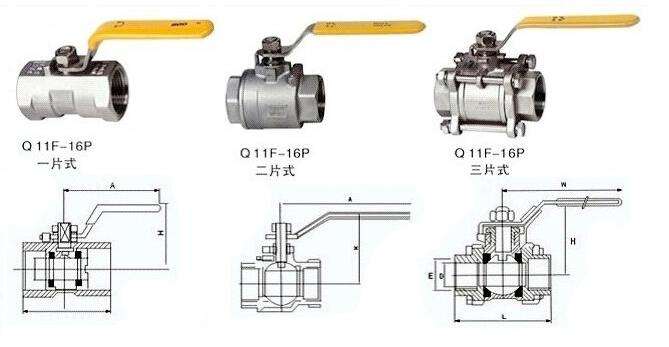

Q11F三片式手柄球阀主要形状尺寸

SIZE

1/4"

3/8"

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

2-1/2"

3"

4"

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

82

90

112

120

145

185

210

268

H

100

100

130

130

165

165

190

190

250

250

280

E

100

100

130

130

165

165

190

190

250

250

280

 w88优德(中国区)官方网站
注:以上的产品先容  ,参数  ,图片  ,数据仅用于参考  ,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
