产品名称：Q11F一片式球阀
产品标签：球阀，一片式球阀
更新时间：2019/6/8 16:47:46
上一个产品： Q11F三片式手柄球阀
下一个产品：Q11Y/Q41Y不锈钢高压球阀
在线客服：
在线订购：在线订购
产品详情
Q11F一片式球阀产品概述：
一片式球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭行动的阀门。球阀的启闭件是一个有孔的球体，绕笔直于通道的轴线旋转，从而抵达启闭通道的目的。球阀主要用于截断或接通管道和装备介质，也可用于流体的调理与控制，球阀流体阻力小，结构简朴，体积小，重量轻，细密可靠，操作维修利便，不会引起阀门密封面的侵蚀，适用规模广。
Q11F一片式球阀性能参数
公称压力 |
适用介质 |
适用稳固规模 |
螺纹类型 |
1.6-6.4MPa |
水、油、气及某些侵蚀性液体 |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
零件名称 |
材质 |
密封圈 |
聚四氟乙烯PTFE |
球体 |
不锈钢SS316 |
密封垫 |
聚四氟乙烯PTFE |
阀盖 |
不锈钢SS316 |
阀体 |
不锈钢CF8M |
阀杆 |
不锈钢SS316 |
止推垫圈 |
聚四氟乙烯PTFE |
填料 |
聚四氟乙烯PTFE |
填料压盖螺母 |
不锈钢SS304 |
垫圈 |
不锈钢SS304 |
阀杆螺母 |
不锈钢SS304 |
手柄套 |
塑料PLASTIC |
手柄 |
不锈钢SS304 |

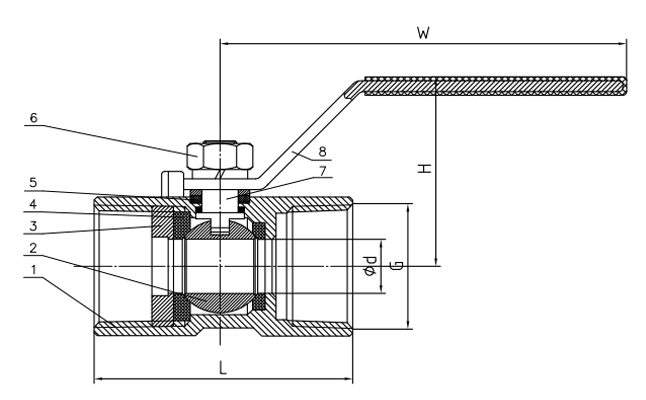

SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
 |
注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
