Q14F/Q15F三通内螺纹球阀

产品名称:Q14F/Q15F三通内螺纹球阀

产品标签:球阀,三通内螺纹球阀

更新时间:2019/6/10 9:48:10

上一个产品: Q11Y内螺纹高压硬密封球阀

下一个产品:Q41F46衬氟球阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

Q14F/Q15F三通内螺纹球阀产品概述:
    三通内螺纹球阀三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能毗连相互正交的两条管道,不可同时坚持第三条管道的相互连通,只起分派作用。

Q14F/Q15F三通内螺纹球阀主要手艺参数

公称压力

2.5MPa

适用稳固规模

-20~232℃~350℃

螺纹类型

G.NPT.BSPT.BSP.DIN259/2999

Q14F型螺纹毗连三通不锈钢球阀适用介质

水、油、气及某些侵蚀性液体(W。O。G)

Q14F/Q15F三通内螺纹球阀主要零件质料

零件名称

材质

阀体

不锈钢CF8M/CF8

阀盖

不锈钢CF8M/CF8

不锈钢CF8M/CF8

球垫

聚四氟乙烯PTEE

阀杆

不锈钢CF8M/CF8

填料

聚四氟乙烯PTEE

中口

聚四氟乙烯PTEE

大薄片

聚四氟乙烯PTEE

压紧螺母

不锈钢CF8M/CF8

手柄

不锈钢CF8M/CF8

流向指示牌

ALUMINUM

华司

不锈钢CF8

螺帽

不锈钢CF8

锁定装置

不锈钢CF8

皮套

塑料

盲盖

不锈钢CF8M/CF8

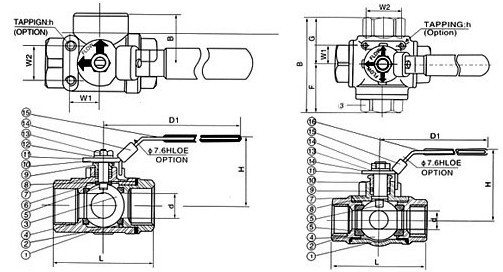

Q14F/Q15F三通内螺纹球阀主要形状尺寸

SIZE

d

L

H

D1

B

W1

W2

h

1/2"

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

3/4"

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

1"

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

1-1/4"

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1-1/2"

32.0

114

83

145

57.0

22.4

38.1

1/4-20UNC

2"

38.1

142

96

204

71.0

22.4

38.1

1/4-20UNC
