产品名称:Q41F46衬氟球阀
产品标签:球阀,衬氟球阀
更新时间:2019/6/10 9:57:11
上一个产品: Q14F/Q15F三通内螺纹球阀
下一个产品:Q41F/H/Y美标球阀
在线客服:
在线订购:在线订购
产品详情
Q41F46衬氟球阀产品概述:
衬氟球阀的型号为Q41F46,可分为对分(二片)式和三片式两种结构型式,除具有一样平常球阀所具有的流体阻力小,启闭速率快,结构简朴外,尚有以下优点:
1、接纳FEP衬里层的球阀,具有极高的化学稳固性,可以适用除“熔融碱金属和元素氟”,以外其它任何强侵蚀性子
2、接纳全通径、浮动球结构,阀门可在整个压力规模内举行无走漏关闭,更便于管路系统的通球扫线和管路维护
3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力转变引起阀杆攻击承压件内的可能性,从基础上包管了工程中的使用清静性
4、结构紧拼集理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度优异,加之人字环形PTFE填料组合,使阀门抵达零走漏
5、两片式、三片式结构可顺应州差别要求的管路系统和工况条件,其中三片式球阀允许主阀体与两侧体疏散,可实现在线快速替换、维修
Q41F46衬氟球阀设计规范
遵照GB 12237,API 608,API 6D
Q41F46衬氟球阀驱动方法
手动、蜗轮传动、气动、电动。
Q41F46衬氟球阀性能参数
型号 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
|
事情压力(MPa) |
1.0 |
1.6 |
1.0 |
1.6 |
|
适用温度(℃) |
-10~150 |
-20~150 |
|||
适用介质 |
侵蚀性介质 |
||||
质料 |
阀体 |
铸铁内衬聚四氟乙烯 |
铸钢内衬聚四氟乙烯 |
||
球体 |
铸钢外包聚四氟乙烯 |
||||
密封圈 |
增强聚四氟乙烯 |
聚四氟乙烯 |
|||
填料 |
聚四氟乙烯 |

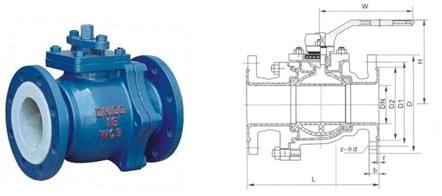

公称通径 DN |
主要形状尺寸 mm |
||||||||
L |
D |
D1 |
D2 |
f |
b |
z-Ød |
L0 |
H |
|
20 |
140 |
105 |
75 |
50 |
3 |
15 |
4-Ø14 |
150 |
115 |
25 |
150 |
115 |
85 |
55 |
150 |
115 |
|||
32 |
165 |
140 |
100 |
75 |
4-Ø18 |
200 |
125 |
||
40 |
180 |
150 |
110 |
85 |
3.5 |
19 |
250 |
130 |
|
50 |
200 |
165 |
125 |
100 |
130 |
||||
65 |
220 |
185 |
145 |
150 |
21 |
300 |
140 |
||
80 |
250 |
200 |
160 |
135 |
8-Ø18 |
400 |
200 |
||
100 |
280 |
220 |
180 |
155 |
400 |
220 |
|||
125 |
320 |
250 |
215 |
160 |
4 |
22 |
500 |
117 |
|
150 |
360 |
285 |
240 |
210 |
8-Ø22 |
500 |
130 |
||
200 |
400 |
335 |
295 |
265 |
27 |
12-Ø23 |
1000 |
300 |
![]() |
注:以上的产品先容,参数,图片,数据仅用于参考,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
