H41H升降式止回阀

产品名称:H41H升降式止回阀

产品标签:止回阀,升降式止回阀

更新时间:2019/5/26 11:17:20

上一个产品: H42Y/W升降式高压止回阀

下一个产品:DH44Y低温旋启式止回阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

H41H升降式止回阀产品概述:
    升降式止回阀严酷按 GB12235 标准设计制造 ,阀瓣沿着中心定位作升降运动 , 衬套接纳耐磨性能好 ,摩擦系数小的特殊质料制作 ,行动无邪可靠 . 密封性能优良。产品普遍应用于石油、化工、制药、电力行业等种种工况的管路上。

    设计制造: GB12235
    结构长度: GB12221
    毗连法兰: JB/T79-1994
    试验与磨练: JB/T9092-1999

H41H升降式止回阀主要性能规范

试验压力

公称压力( MPa )

1.6

2.5

4.0

6.4

10.0

壳体试验

2.4

3.8

6.0

9.6

15.0

密封试验

1.8

2.8

4.4

7.1

11.0

阀体质料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

事情温度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

水、蒸汽

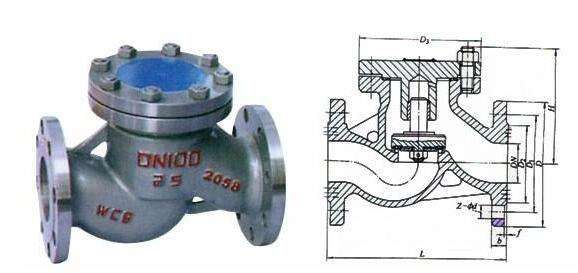

H41H 升降式止回阀主要形状尺寸

公称通径

PN1.6/2.5/4.0MPa

PN6.4MPa

PN10.0MPa

L

H

L

H

L

H

DN32

180

100

260

160

260

165

DN40

200

110

260

165

260

170

DN50

230

115

300

170

300

175

DN65

290

140

340

185

340

190

DN80

310

170

380

205

380

235

DN100

350

200

430

230

430

265

DN125

400

230

500

265

500

310

DN150

480

255

550

310

550

350

DN200

600

285

650

350

650

400

 w88优德(中国区)官方网站

注:以上的产品先容 ,参数 ,图片 ,数据仅用于参考 ,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
