产品名称：H41H/W不锈钢升降式止回阀
产品标签：止回阀,不锈钢升降式止回阀
更新时间：2019/5/26 13:13:14
上一个产品： H41H-T全铜消声止回阀
下一个产品：没有资料
在线客服：
在线订购：在线订购
产品详情
H41H/W不锈钢升降式止回阀产品概述：
H41H/H41W不锈钢升降式止回阀严酷按 GB12235 标准设计制造 ，阀瓣沿着中心定位作升降运动 , 衬套接纳耐磨性能好 ，摩擦系数小的特殊质料制作 ，行动无邪可靠 . 密封性能优良。产品普遍应用于石油、化工、制药、电力行业等种种工况的管路上。
设计制造： GB12235
结构长度： GB12221
毗连法兰： JB/T79-1994
试验与磨练： JB/T9092-1999
H41H/W不锈钢升降式止回阀主要性能规范
试验压力 |
公称压力（ MPa ） |
||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
壳体试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
密封试验 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
阀体质料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
事情温度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
水、蒸汽 |
水、蒸汽 |

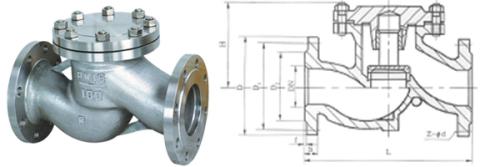

H41H/W不锈钢升降式止回阀主要形状尺寸
公称通径 |
PN1.6/2.5/4.0MPa |
PN6.4MPa |
PN10.0MPa |
|||
L |
H |
L |
H |
L |
H |
|
DN32 |
180 |
100 |
260 |
160 |
260 |
165 |
DN40 |
200 |
110 |
260 |
165 |
260 |
170 |
DN50 |
230 |
115 |
300 |
170 |
300 |
175 |
DN65 |
290 |
140 |
340 |
185 |
340 |
190 |
DN80 |
310 |
170 |
380 |
205 |
380 |
235 |
DN100 |
350 |
200 |
430 |
230 |
430 |
265 |
DN125 |
400 |
230 |
500 |
265 |
500 |
310 |
DN150 |
480 |
255 |
550 |
310 |
550 |
350 |
DN200 |
600 |
285 |
650 |
350 |
650 |
400 |
注：以上的产品先容 ，参数 ，图片 ，数据仅用于参考 ，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
