H76X对夹蝶式止回阀

产品名称:H76X对夹蝶式止回阀

产品标签:止回阀,对夹蝶式止回阀

更新时间:2019/5/26 12:50:50

上一个产品: H42Y/W升降立式止回阀

下一个产品:HQ45X微阻球形止回阀

在线客服:点击这里给我发新闻 点击这里给我发新闻

在线订购:在线订购



产品详情

H76X对夹蝶式止回阀产品概述:
    H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,接纳对夹毗连。由于阀瓣的关闭行程短,并且有弹簧加载,可显著镌汰水锤征象。主要适用于都会、工业及高层修建给水、排水管网上。由于其结构长度比一样平常止回阀短,对有装置空间限制的场合zui为适用。
    用于纯净管路及工业、环保、水处置惩罚、高层修建给排水管路,阻止介质逆向流动之用

H76X 对夹蝶式止回阀产品特点
    1、体积小,重量轻,结构紧凑、维修利便
    2、阀板接纳对偶式,在弹簧的弹性力下矩下可自行速闭
    3、因速闭作用,可避免介质倒流
    4、阀体结构长度尺寸小,刚性好
    5、清静利便,可用于水平笔直两个偏向装置

H76X 对夹蝶式止回阀执行标准
    法兰毗连尺寸:GB/T1724.1-98
    结构长度:GB/T12221-1989,ISO5752-82

H76X 对夹蝶式止回阀主要手艺参数

型号

事情压力(MPa)

适用温度(℃)

适用介质

阀体质料

H76H-10C~40

1.0~4.0

-29~425

水、蒸汽、油品

碳钢

H76W-10P~25

1.0~2.5

≤150

硝酸类

不锈钢

H76Y-40P

4.0

≤150

硝酸类

不锈钢

H76X 对夹蝶式止回阀主要零件质料

零件名称

阀体

阀瓣

阀杆

弹簧

阀座

质料

铸铁、铸钢

碳钢

不锈钢

不锈钢

丁腈橡胶

H76X 对夹蝶式止回阀压力试验

型号

公称压力 PN(MPa)

强度试验压力(MPa)

密封试验压力(MPa)

适用温度

适用介质

H76X-10

1.0

1.5

1.1

≤80℃

清水

污水

H76X-16

1.6

2.4

1.76

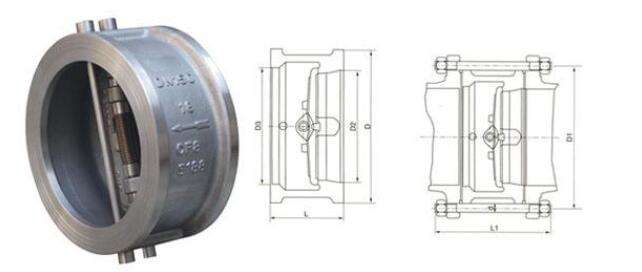

H76X 对夹蝶式止回阀主要形状尺寸

公称通径 DN(mm)

L(mm)

H(mm)

D(mm)

1.0MPa

1.6MPa

50

43

60

105

105

65

46

73

124

124

80

64

89

142

142

100

64

110

162

162

125

70

141

192

192

150

76

168

218

218

200

89

219

272

273

250

114

273

328

328

300

114

324

378

384

350

127

356

438

444

400

140

418

489

495

450

152

457

540

555

500

152

526

594

616

600

178

626

695

734

700

229

672

810

804

800

241

778

916

910

900

241

878

1016

1010

1000

300

914

1124

1128

 w88优德(中国区)官方网站

注:以上的产品先容,参数,图片,数据仅用于参考,若是需更准确的资料请咨询公司手艺效劳热线:18117208829
