ZHYH46H/W微阻缓闭蝶式止回阀产品概述：
ZHYH46H/W型缓闭蝶形止回阀可用在清水、污水、海水等介质的供排水管道上既能避免介质的倒流又能有用地限制破损性水锤包管管线的清静使用 。该阀结构新颖、体各小、密封可靠、启瑚平稳、耐磨损、使用寿命长、油压缓胡不受介质影响、流阻小、应用规模广并且有较好的节能效果 。
ZHYH46H/W微阻缓闭蝶式止回阀主要零件质料
型 号 |
阀体、蝶板 |
阀杆、活塞、缸套 |
阀座 |
弹簧 |
ZHYH46H/W-16/25/40CP |
碳钢、不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
ZHYH46H/W微阻缓闭蝶式止回阀主要手艺参数
型号 |
公称压力 |
试验压力Ps(MPa) |
事情温度 |
适用介质 |
|
壳体 |
密 封 |
||||
ZHYH46H/W-16/25/40CP |
1.6 |
2.4 |
1.76 |
≤120 |
清水 |
2.5 |
3.75 |
2.75 |
|||
4.0 |
6.0 |
4.4 |
|||

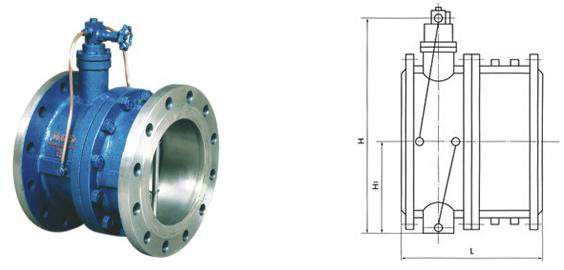

ZHYH46H/W微阻缓闭蝶式止回阀主要形状尺寸
公称通径DN(mm) |
L |
H |
H1 |
100 |
240 |
280 |
115 |
125 |
260 |
290 |
142 |
150 |
275 |
310 |
172 |
200 |
305 |
350 |
210 |
250 |
340 |
415 |
240 |
300 |
370 |
450 |
264 |
350 |
400 |
480 |
294 |
400 |
435 |
550 |
324 |
450 |
470 |
585 |
351 |
500 |
500 |
640 |
379 |
600 |
560 |
720 |
434 |
700 |
620 |
750 |
491 |
800 |
680 |
792 |
549 |
900 |
740 |
900 |
600 |
1000 |
800 |
975 |
655 |
1200 |
920 |
1140 |
770 |
注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
