产品名称：H64Y美标旋启式电站止回阀
产品标签：止回阀,美标旋启式电站止回阀
更新时间：2019/5/26 9:33:14
上一个产品： H71H/W对夹升降式止回阀
下一个产品：H41X节能消声止回阀
在线客服：
在线订购：在线订购
产品详情
H64Y美标旋启式电站止回阀产品概述：
H64Y 型 1500(Lb)~2500(Lb) 电站止回阀适用于 Class1500~2500Lb ，事情温度 -29~570℃ 的石油、化工、火力电站等种种工况的管路上。

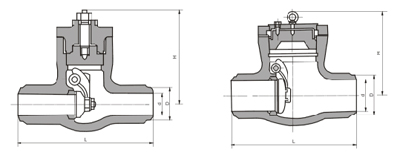

H64Y美标旋启式电站止回阀主要形状尺寸
H64Y-1500Lb美标旋启式电站止回阀
公称通径PNS(in) |
形状尺寸和毗连尺寸 |
重量 |
||
d |
L |
H |
||
21/2 |
50 |
330 |
240 |
40 |
3 |
60 |
368 |
305 |
60 |
4 |
80 |
457 |
315 |
95 |
5 |
96 |
533 |
409 |
170 |
6 |
118 |
610 |
465 |
186 |
8 |
147 |
762 |
528 |
415 |
10 |
180 |
914 |
613 |
658 |
12 |
222 |
1041 |
680 |
1200 |
14 |
254 |
1118 |
745 |
1638 |
H64Y-2500Lb美标旋启式电站止回阀
公称通径PNS(in) |
形状尺寸和毗连尺寸 |
重量 |
||
d |
L |
H |
||
3 |
54 |
368 |
297 |
44 |
4 |
70 |
457 |
385 |
110 |
5 |
86 |
533 |
410 |
130 |
6 |
104 |
610 |
455 |
192 |
8 |
130 |
762 |
557 |
466 |
10 |
162 |
914 |
615 |
730 |
12 |
210 |
1041 |
715 |
1120 |
14 |
234 |
1118 |
790 |
1495 |
16 |
264 |
1245 |
815 |
1950 |
18 |
304 |
1397 |
815 |
2400 |
注：以上的产品先容 ，参数 ，图片 ，数据仅用于参考 ，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
