产品名称：DRVZ(H42X)静音止回阀
产品标签：止回阀,静音止回阀
更新时间：2019/5/26 9:50:18
上一个产品： H41X节能消声止回阀
下一个产品：H42H/W立式止回阀
在线客服：
在线订购：在线订购
产品详情
DRVZ(H42X)静音止回阀产品概述：
DRVZ(H42X)静音止回阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成，内部流道接纳流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭避免重大的水锤声具有静音关闭的特点。静音止回阀主要用于给排水、消防、暖通系统可装置于水泵出口处以避免倒流及水锤对泵的损害。
DRVZ(H42X)静音止回阀主要手艺参数
型号 |
DRVZ-10 |
DRVZ-16 |
DRVZ-25Q |
|
公称压力 |
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
|
公称通径 |
DN50-350mm |
|||
最高事情压力 |
1.0 MPa |
1.6 MPa |
2.5 MPa |
|
密封试验压力 |
1.0 MPa |
1.6 MPa |
2.5 MPa |
|
壳体试验压力 |
1.5 MPa |
2.4 MPa |
3.75 MPa |
|
主要 |
阀体、导流体 |
灰铸铁 |
球墨铸铁 |
|
阀座、轴承、阀瓣、轴 |
铝青铜或铭不锈钢 |
|||
弹簧 |
不锈钢 |
|||

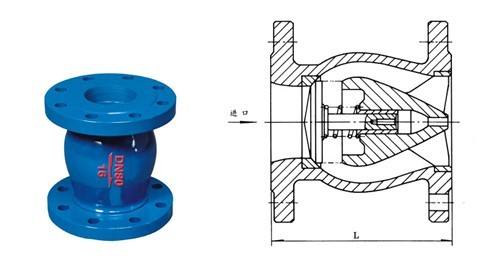

DRVZ(H42X)静音止回阀主要形状尺寸
(法兰尺寸1.0MPa按GB4216.84标准， PNl.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4 88标准)
公称通径 |
L |
50 |
120 |
65 |
150 |
80 |
180 |
100 |
229 |
125 |
254 |
150 |
267 |
200 |
292 |
250 |
340 |
300 |
- |
350 |
- |
注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
